tp_link无线路由器硬件面板功能讲解【图文】

本文为大家介绍tp_link无线路由器面板功能,以TL-WR541G+为例来讲解其硬件结构。

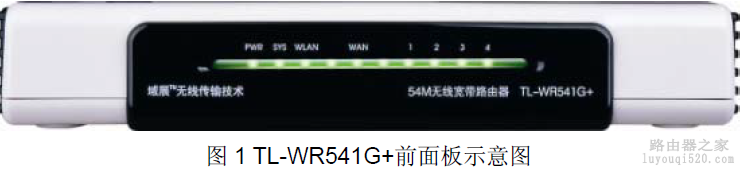

首先是他的前面板,如下图所示:


指示灯                                        描述                                        功能
PWR                                       电源指示灯                      常灭-没有上电
                                                                                          常亮-已经上电
SYS                                     系统状态指示灯                 常灭-系统存在故障
                                                                                          常亮-系统初始化故障
                                                                                          闪烁-系统正常
WLAN                                  无线状态指示灯                常灭-没有启用无线功能
                                                                                         闪烁-已经启用无线功能
WAN                                  广域网状态指示灯              常灭-相应端口没有连接上
                                                                                         常亮-相应端口已正常连接
                                                                                         闪烁-相应端口正在进行数据传输
1/2/3/4                               局域网状态指示灯             常灭-端口没有连接上
                                                                                         常亮-端口已正常连接
                                                                                         闪烁-端口正在进行数据传输

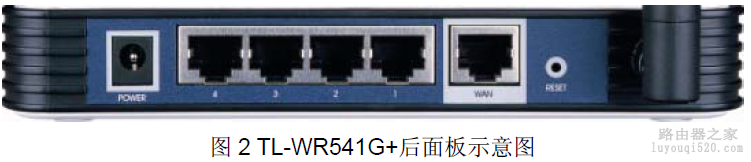

下面讲解无线路由器的后面板,如下图所示:


1)POWER:电源插孔,用来连接电源,为路由器供电。
 注意:请使用匹配电源,否则可能会导致路由器损坏。
2)1/2/3/4:局域网端口插孔(RJ45)。该端口用来连接局域网中的集线器、交换机或安装了网卡的计算机。
3)WAN:广域网端口插孔(RJ45)。该端口用来连接以太网电缆或xDSL Modem/Cable Modem。
4)RESET:复位按钮。用来使设备恢复到出厂默认设置。
5)天线:用于无线数据的收发。

无线路由器如何复位呢?

如果您想要将路由器恢复到出厂默认设置,请在路由器通电的情况下,使用一尖状物按压RESET按钮,保持按压的同时观察SYS灯,大约等待五秒钟后,当SYS灯由缓慢闪烁变为快速闪烁状态时,表示路由器已成功恢复出厂设置,此时松开RESET键,路由器将重启。
