TOTOLINK无线路由器快速设置图文教程

  要正常使用路由器,您必须对路由器进行正确的配置,以下是步骤是指导您进行一些基本的配置,下一章将向您介绍路由器的一些详细配置。

  计算机设置`

  以WindowsXP为例。

  1 设置IP地址

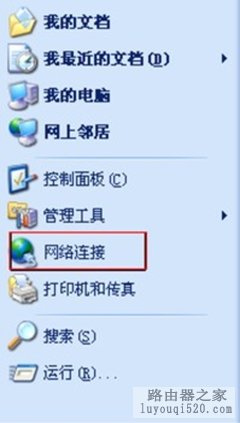

  点击开始菜单,选择“网络连接”如下图所示。

TOTOLINK无线路由器快速设置向导

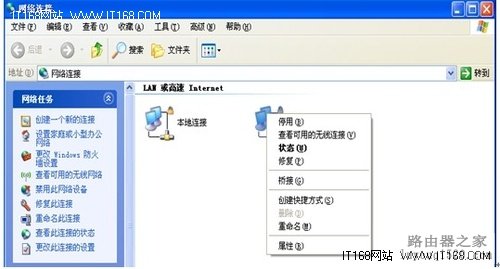

  弹出下面的图形窗口,右键单击“本地连接”,在右键菜单中选择“属性”会

TOTOLINK无线路由器快速设置向导

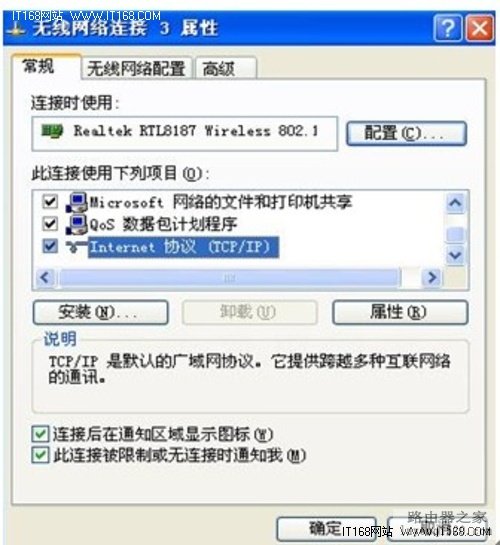

  弹出下面的网络连接属性对话框。

TOTOLINK无线路由器快速设置向导

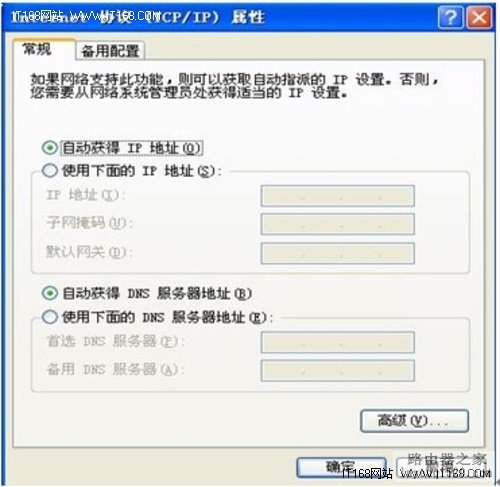

  双击“Internet协议(TCP/IP)”会弹出设置IP地址的页面, 如下图

TOTOLINK无线路由器快速设置向导

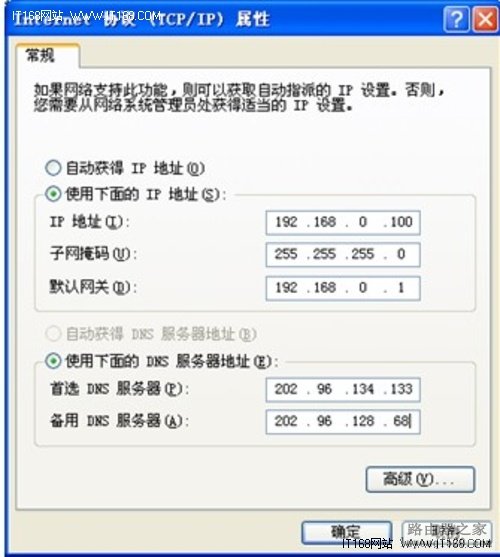

  如果在这里您选择自动获得IP地址,自动获得DNS服务器地址。那么计算机会从路由器上获取IP地址、子网掩码、默认网关等信息。如果您选择手动设置IP地址如下图,您需要输入正确的IP地址、子网掩码、默认网关,同时您还需要输入正确的DNS服务器地址。如下图

TOTOLINK无线路由器快速设置向导


  DNS服务器用于解析网络域名,如www.google.com,经DNS解析会得到64.233.189.104。如果网络通畅,比如ping 64.233.189.104回应正常的或能上QQ/MSN,却打不开网页通常都是因为DNS服务器没有设对。下面设置的是深圳电信的DNS,不同地区不同运营商的DNS服务器是不一样的,请您向当地的运营商咨询以获取正确的DNS服务器连接无线网络。

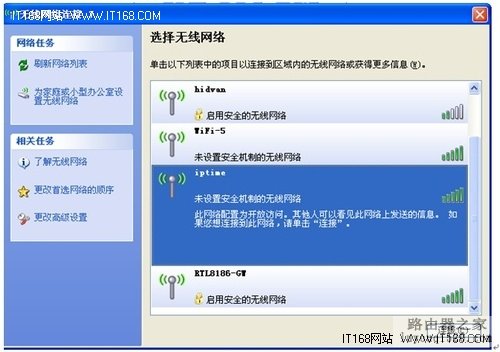

  设置好了网络参数之后即可连接到无线网络,右键菜单中选择“查看可用无线连接”你的无线网卡会搜索当前环境中的可用无线连接,选择正确的无线网络单击连接则会连接到此网络,如果网络有加密会弹出密码对话框提示您输入密钥。ipTIME N300R默认的网络名称(SSID)是iptime,选择这个网络点连接即可连接到无线路由器了。

TOTOLINK无线路由器快速设置向导

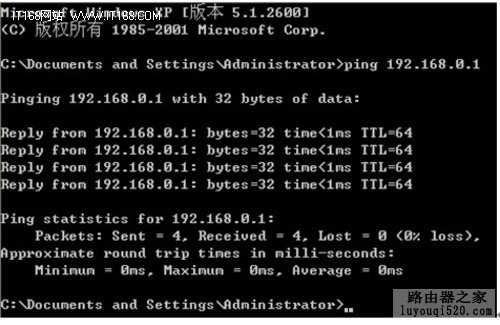

  当计算的IP设置好后,打开一个MS-DOS,使用Ping命令检查计算机与路由器之间的连接是否正确,输入Ping 192.168.0.1,如命令的结果如下图所示则说明连接正常

TOTOLINK无线路由器快速设置向导


  若命令执行的结果是其它的说明没有正确连接,请检查一下硬件连接是否正常,IP地址设置是否正确。

  设置向导

  当设置计算机与ipTIME N300R正确连接后,启动网页浏览器(Internet Explorer 5.0或更高版本),如果浏览器开启了使用代理服务器请关闭这个选项。在浏览器的地址栏里输入网址http://192.168.0.1,按回车键,即可看到下面的登录窗口。

  如果没有出现登录窗口,请按如下步骤检查及设定您的电脑解决这个问题。

  ¨ 检查设置电脑是否安装了WinGate、SyGate等代理软件,如有先关闭这些软件。

  ¨ 将电脑IE浏览器的“工具àInternet选项à连接”选项下的拨号设置中设置改为“从不进行拨号连接”。在“局域网设置”中的三个选项前的勾都取消掉。

  ¨ 确定IP地址192.168.0.1没有被分配给局域网内其它PC使用。

  ¨ 将设置电脑IP地址改为192.168.0.2~254,子网掩码改为255.255.255.0网关设为192.168.0.1或设置为自动获取IP地址 。

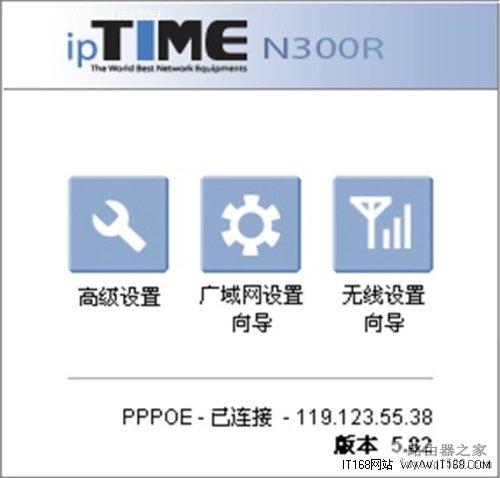

  浏览器将进入路由器设置页面,如下图所示:

TOTOLINK无线路由器快速设置向导

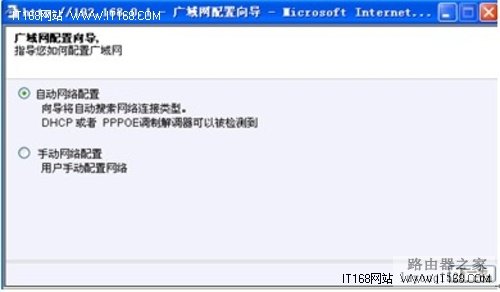

  点击广域网设置向导菜单进入安装向导界面,如下图所示:

TOTOLINK无线路由器快速设置向导


  用户可选择自动和手动两种网络配置,这里介绍手动网络配置。

  选择手动网络配置,点击“下一步,如下图所示:

TOTOLINK无线路由器快速设置向导

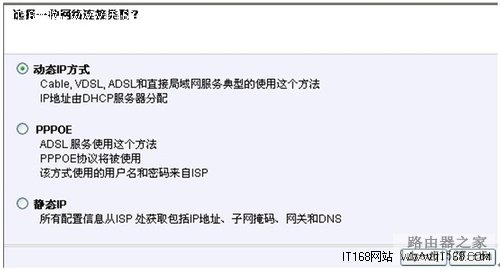

  广域网连接类型:本路由器支持三种常用的上网方式,请您根据自身情况进行选择。如果您的上网方式为动态IP,即您可以自动从网络服务商(例如:中国电信)获取IP地址,请选择“动态IP”;如果您的上网方式为静态IP,即您拥有网络服务商(例如:中国电信)提供的固定IP地址,请选择“静态IP”;如果您上网的方式为ADSL虚拟拨号方式,请选择“PPPoE”。

  用户可以根据自己的需要来选择,下面分别介绍这三种宽带连接方式。

  1、选择动态IP方式,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

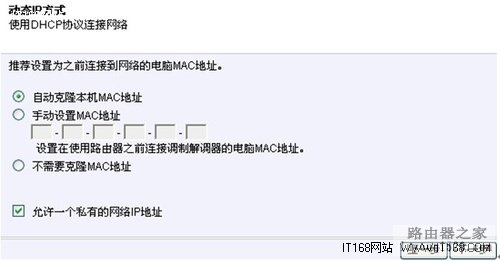

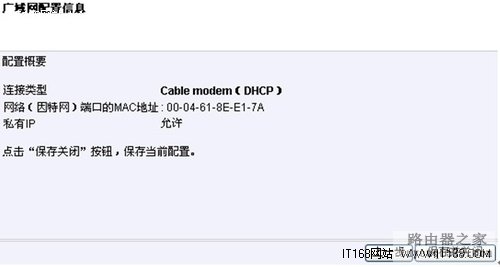

  用户可以选择自动克隆MAC地址,也可以手动设置MAC地址,建议选择自动,点击“下一步,如下图所示:

TOTOLINK无线路由器快速设置向导


  点击“保存并关闭”,动态IP上网方式就配置完成了。

  2、选择PPPOE上网方式,网络提供商ISP提供账号和密码的上网用户一般选择PPPOE的上网方式。点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

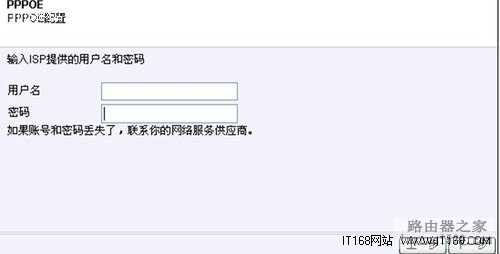

  输入上网账号和密码,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

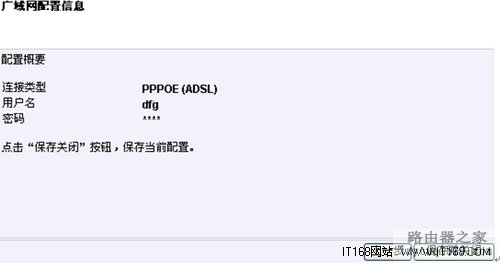

  点击“保存并关闭”,PPPOE上网方式就配置完成了。

  3、选择静态IP上网方式,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

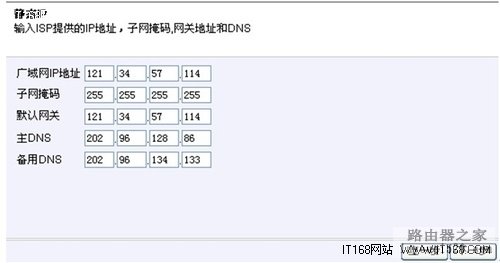

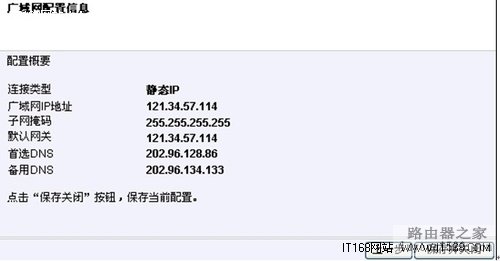

  输入网络提供商ISP提供的IP地址,子网掩码,网关,DNS等数据,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导


  点击“保存并关闭”,静态IP上网方式就配置完成了。

  4、无线配置向导

  用户如果需要配置无线上网,请点击无线配置向导,如下图所示:

TOTOLINK无线路由器快速设置向导

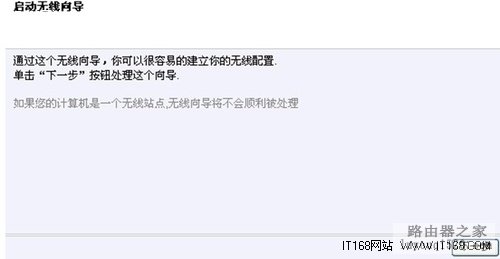

  进入无线配置向导,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

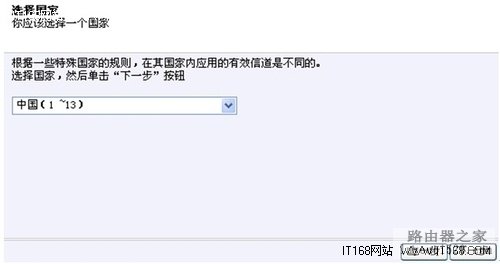

  选择国家,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

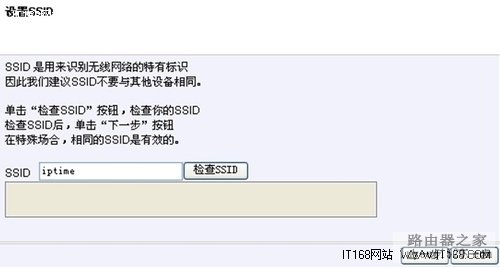

  设置无线网络名称SSID(用户在计算机里搜索无线网络,选择正确的SSID,方可连接上自己设置的无线网络)。点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

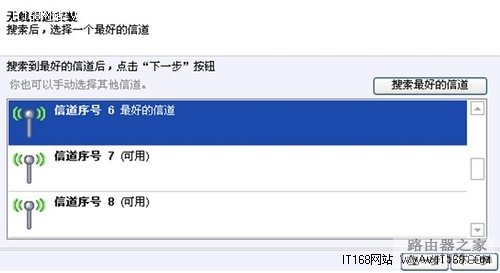

  选择一个信道,一般按照默认设置,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

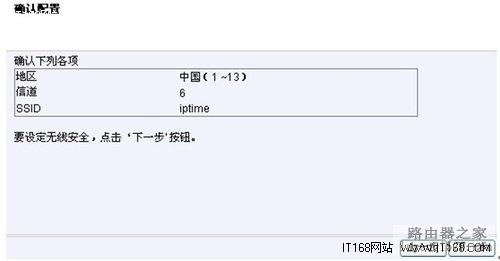

  确定设置无误,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

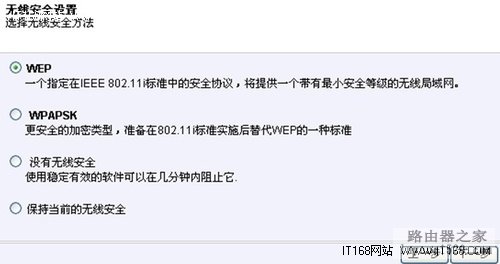

  选择加密方式,用户根据自己的需要可以选择不加密或选择WEP,WPAPSK两种加密方式。这里一一给用户介绍下这两种加密方式。

  1、选择WEP,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

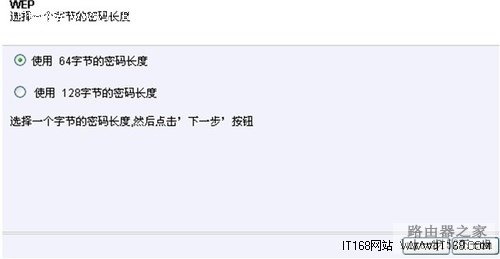

  选择密码的长度,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

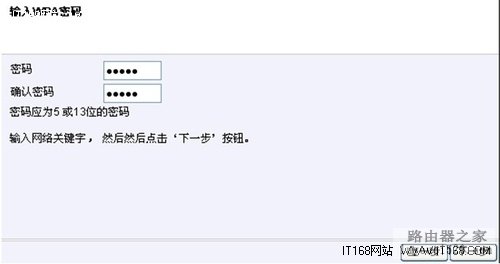

  用户选择使用64字节的密码长度,输入5位的十六进制密码,选择使用128字节的密码长度则输入13位的十六进制密码。点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

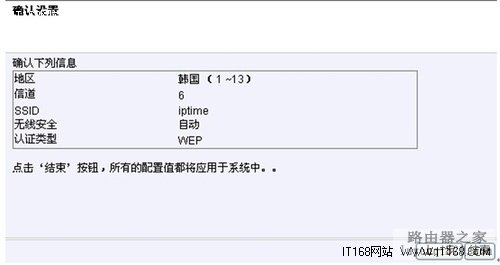

  确定配置无误,点击结束,无线部分已经配置完成了。

  2、选择WPAPSK加密方式,点击“下一步,如下图所示:

TOTOLINK无线路由器快速设置向导

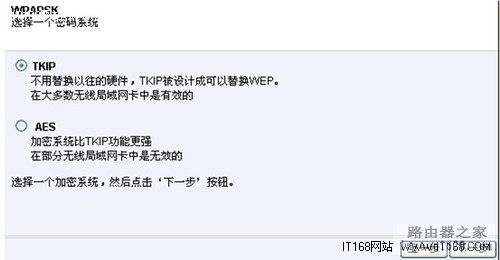

  选择密码系统,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

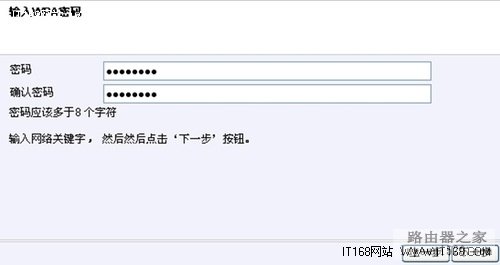

  输入8位以上的密码,点击“下一步”,如下图所示:

TOTOLINK无线路由器快速设置向导

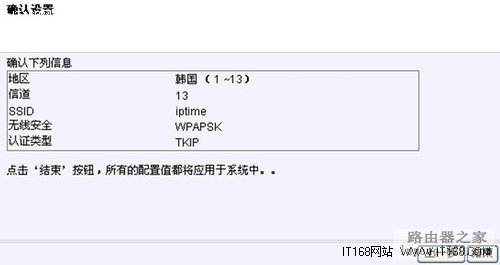

  确定配置无误,点击结束,无线部分配置完成。
