01 什么是WDS

无线路由器中继桥接怎么设置

WDS:无线分散系统(Wireless Distribution System,缩写WDS)指的是一个能让无线局域网中的接入点(Access Point)通过无线方式互相链接的一套系统。

它可以让多个接入点无需传统的有线连接,通过无线方式,即可扩展一个无线网络,从而来扩展无线网络的覆盖范围。

主要(master)路由器:

一个主要路由器通常连接上(有线)以太网,通过有线连接公网的路由器。

中继(Relay)路由器:

一个中继Relay无线路由器,无线客户端通过中继路由器将数据(Data)传送给主要路由器,进行网络访问。

中继无线路由器必须设置和主无线路由器使用相同的信道(Channel)、加密方式(无加密、WEP或WPA2),它们可以设置不同的服务设置标识符(SSID)和密码。

02 实验环境

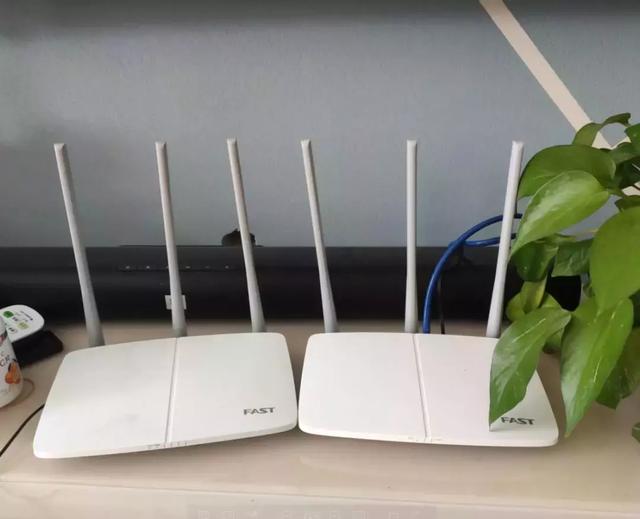

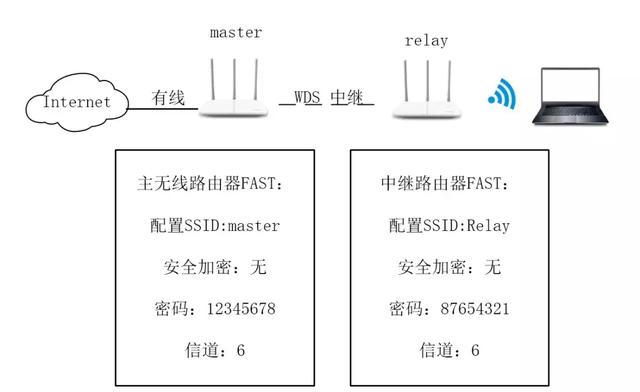

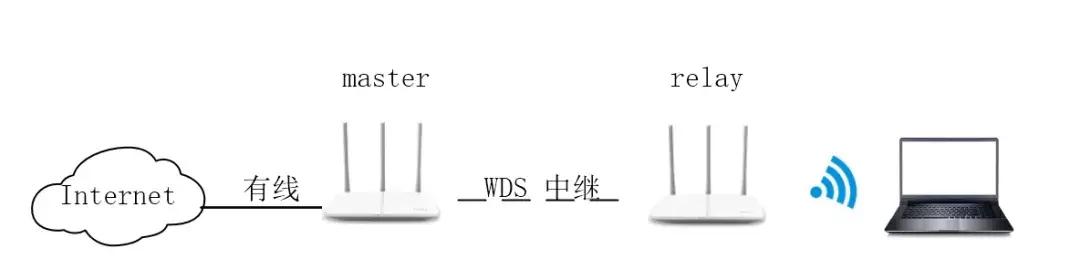

两个FAST无线路由器,一个无线路由器做主master路由器使用,另外一个作为中继Relay路由器使用。master路由器通过有线连接猫,连接外网。

Relay路由器,通过无线使用WDS功能,不通过有线和master进行连接,通过无线桥接来扩展无线信号。

无线路由器中继桥接怎么设置

无线路由器中继桥接怎么设置

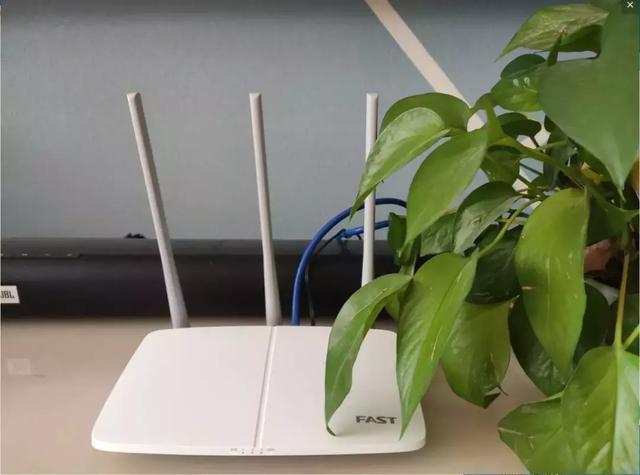

1、主无线路由器上设置上网,将主路由器通过有线连接到网络中,将主路由器放在客厅。

无线路由器中继桥接怎么设置

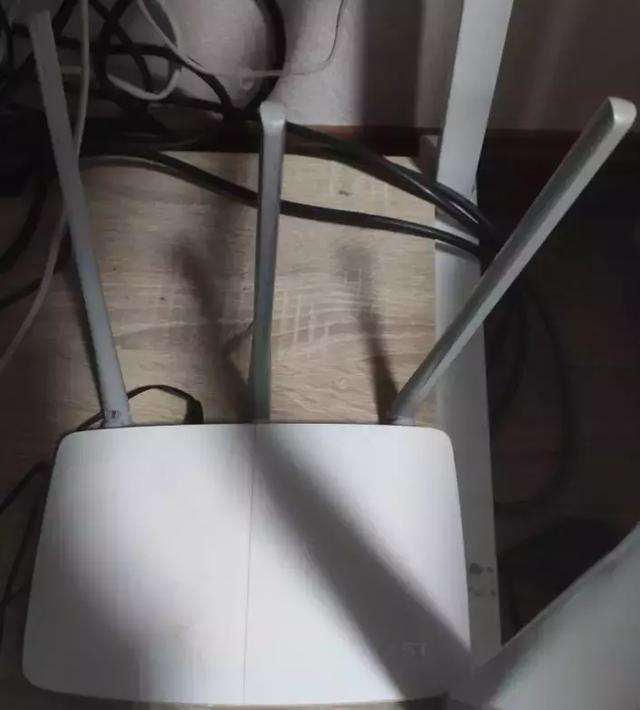

2、将中继无线路由器放在卧室。

无线路由器中继桥接怎么设置

主无线路由器配置:

WAN口连接通过有线网络连接上网配置。

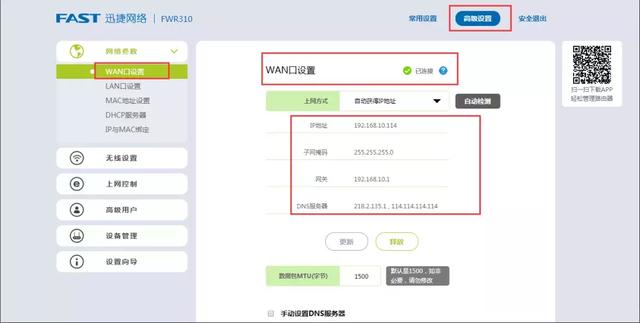

1、可以看到WAN口状态是已连接,可以获取到IP地址。

无线路由器中继桥接怎么设置

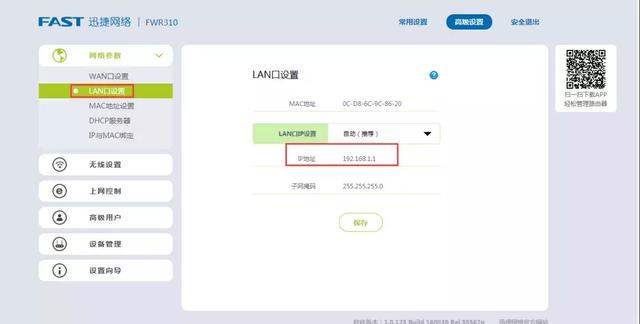

2、LAN口连接使用的默认配置。

无线路由器中继桥接怎么设置

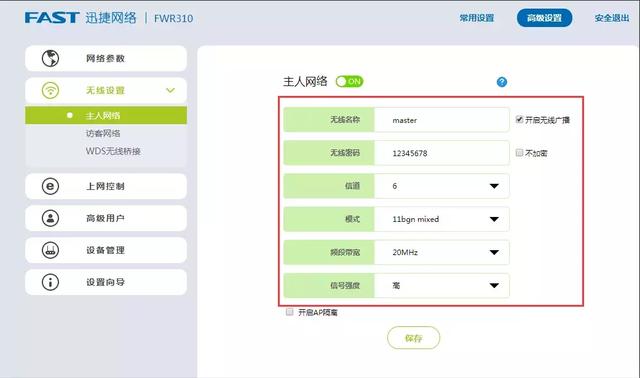

3、需要设置无线无称:master。

无线密码:12345678,不加密。

信道:6

模式:11bgn Mixed

频段带宽:20MHz

信号强度:高。

无线路由器中继桥接怎么设置

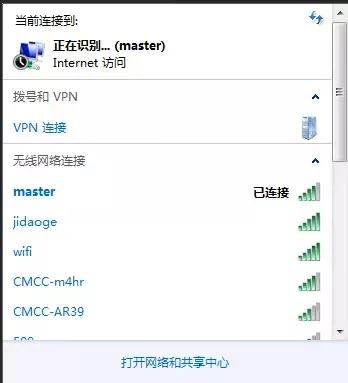

4、笔记本连接master信号,可以正常连接,也可以正常上网。

无线路由器中继桥接怎么设置

无线路由器中继桥接怎么设置

中继无线路由器设置:

到卧室,登录到中继无线路由器。

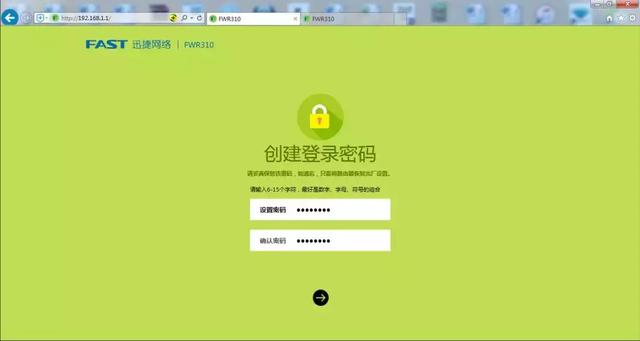

1、设置登录密码。

无线路由器中继桥接怎么设置

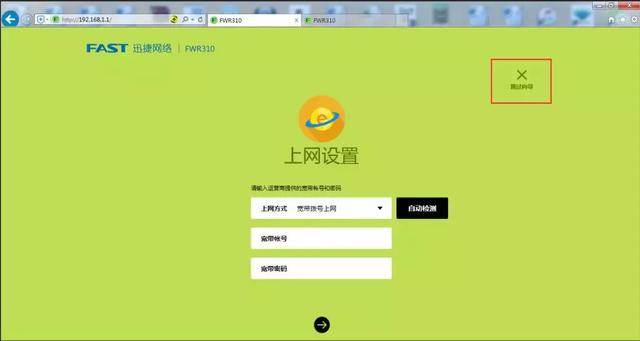

2、跳过向导。

无线路由器中继桥接怎么设置

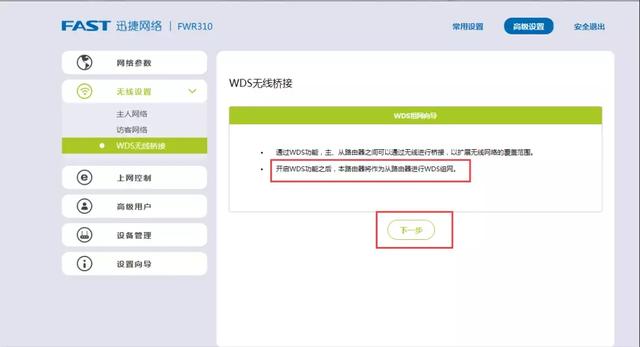

3、在无线设置中,找到WDS无线桥接

开启WDS功能之后,本路由器将作为从路由器进行WDS组网,从路由器的意思也就是当中继路由器使用。

无线路由器中继桥接怎么设置

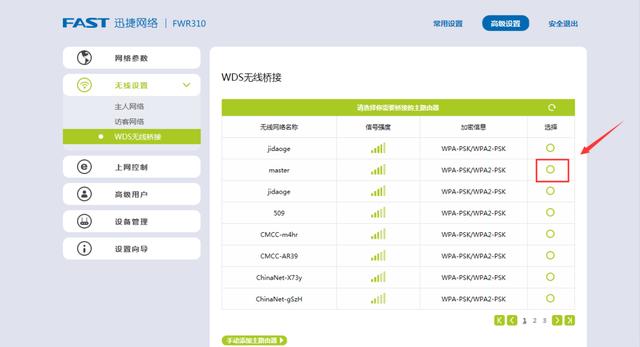

4、选择主路由器的无线信号,刚才我们设置的主路由器的wifi信号是master。

无线路由器中继桥接怎么设置

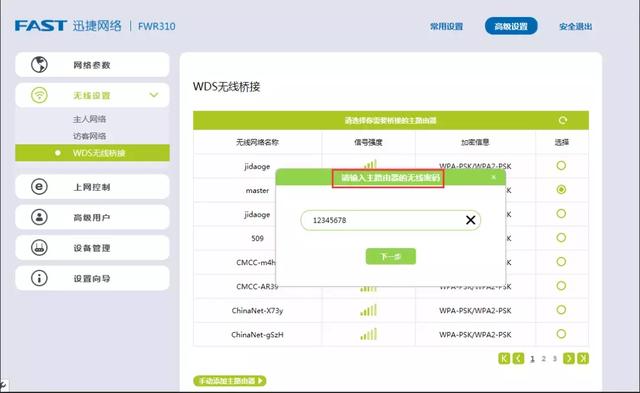

5、输入主路由器的wifi密码。

无线路由器中继桥接怎么设置

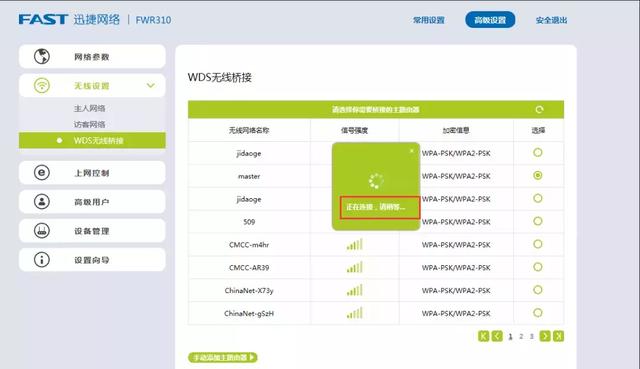

6、正在连接请稍候...

无线路由器中继桥接怎么设置

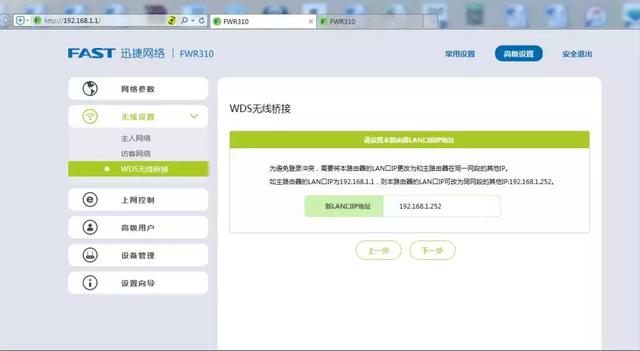

7、在连接主路由器,发现地址与主路由器冲突,relay路由器自动更改为192.168.1.252。

无线路由器中继桥接怎么设置

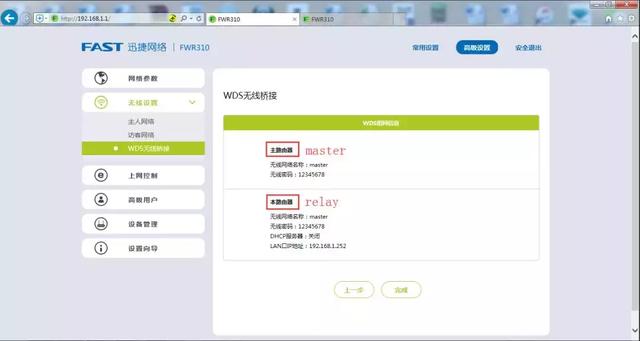

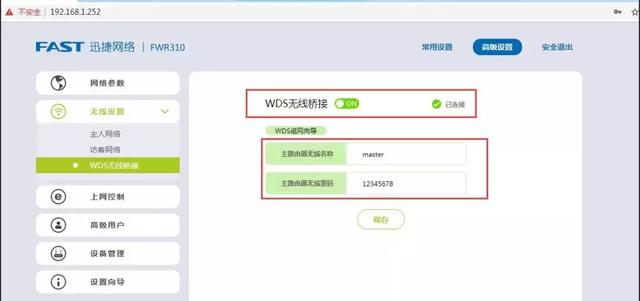

8、配置完成后,可以在relay路由器,看到master路由器的无线信号和密码,也可以看到relay本地路由器的无线信号和密码,而且自动将relay路由器的DHCP服务关闭。

设置完成后,可以看到中继路由器,同步了主路由器的SSID信号和密码。

无线路由器中继桥接怎么设置

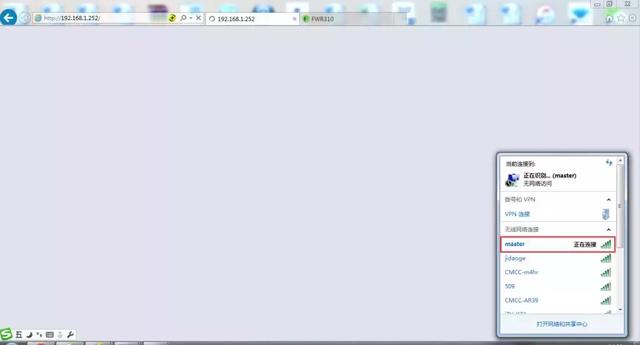

9、在卧室使用室笔记本自动连接到master信号,那笔记本连接的master信号,是连接到主路由器还是中继路由器呢?因为刚才配置完成后,主从路由器信号和密码都是一样的。

无线路由器中继桥接怎么设置

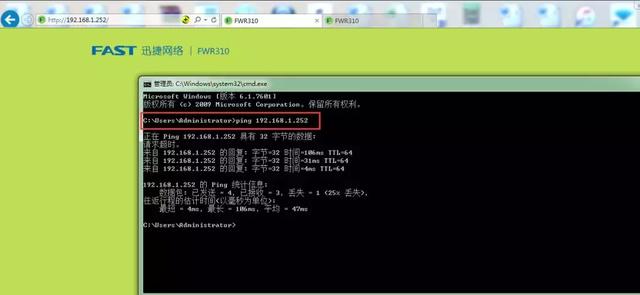

10、登录中继路由器,先ping 192.168.1.252中继路由器的IP地址,发现可以正常通信。

无线路由器中继桥接怎么设置

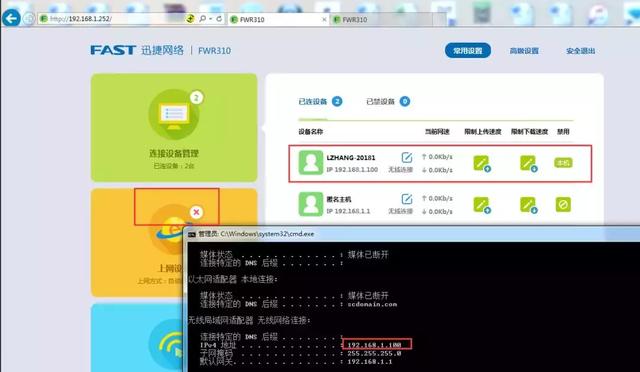

11、在中继路由器上,也可以看看上WAN口的Internet接口是断开的,红x,没有连接网线。也可以看到,笔记本名称和获取的IP地址,说明笔记本就是连接的中继路由器信号。

无线路由器中继桥接怎么设置

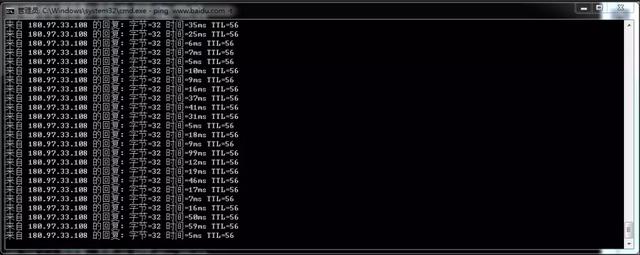

12,测试笔记本,也可以正常上网,说明WDS已经搭建成功。

无线路由器中继桥接怎么设置

03 中继路由器哪些信息可以透传到主路器

中继路由器是否可以透传客户端MAC地址到主路由器?客户端主机名是否可以通过中继路由器透传到主路由器呢?

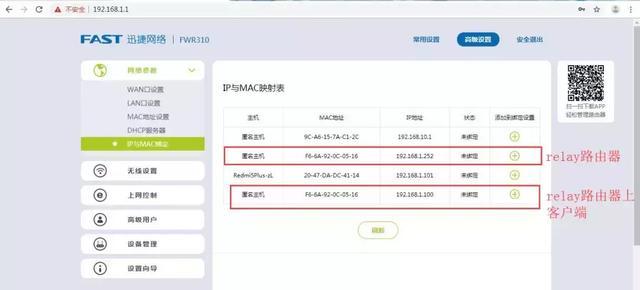

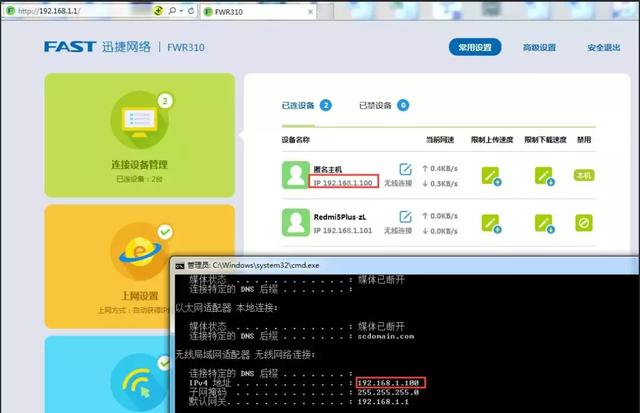

1、在主路由器,可以看中继路由器的获取的IP地址,也可以看到中继路由器上的客户端IP地址。

无线路由器中继桥接怎么设置

在主路由器查看到笔记本客户端IP地址是192.168.1.100,但是MAC地址,不是笔记本的MAC地址,而是中继路由器的LAN口的MAC地址。

无法透传MAC地址到主路由器。

而且192.168.1.100的主机名,显示的是匿名主机,所以无法透传主机名到主路由器。

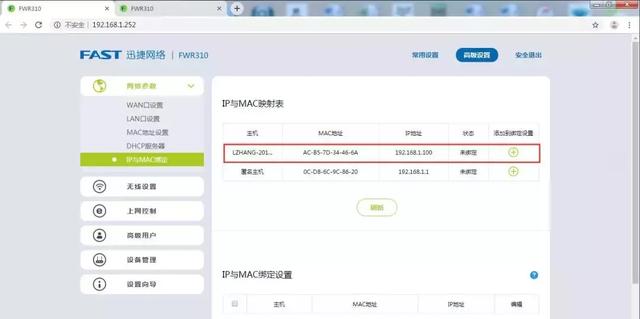

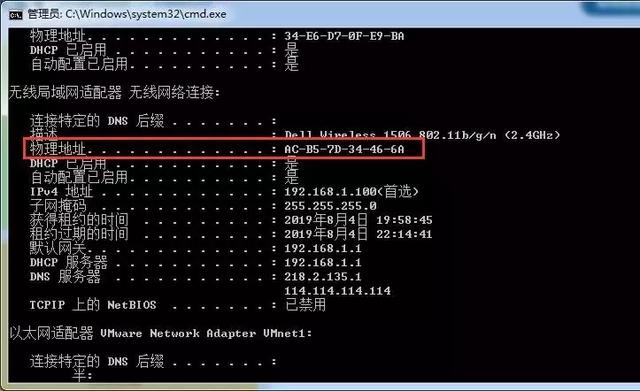

2、在中继路由器上查看笔记本IP地址是192.168.1.100,MAC地址就是笔记本MAC地址。

无线路由器中继桥接怎么设置

无线路由器中继桥接怎么设置

04 更改中继路由器SSID和密码

无线路由器中继桥接怎么设置

刚才上面也讲到relay路由器的无线名称和密码可以设置不一样。

那我们来设置一下relay路由器的信号和密码。

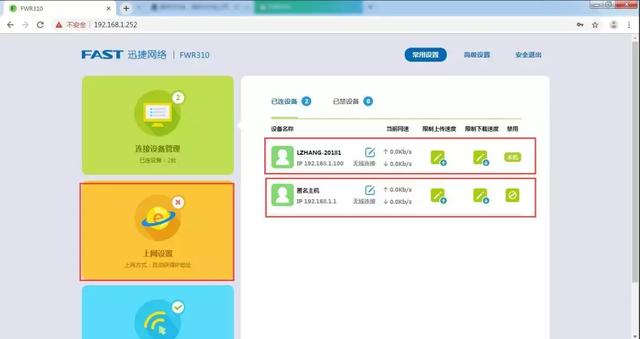

1、在relay路由器上可以看到一台电脑已经连接,还有一个是192.168.1.1的master路由器。

无线路由器中继桥接怎么设置

2、查看WDS桥接状态,是已连接。

无线路由器中继桥接怎么设置

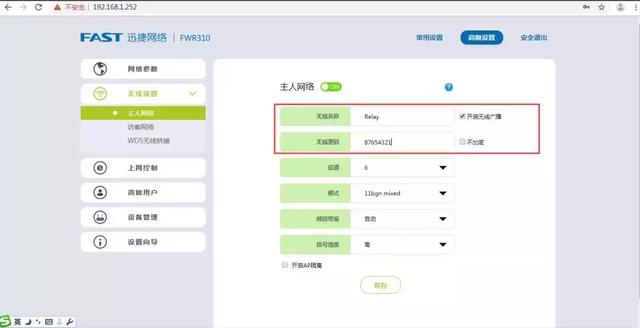

3、将relay的无线名称更改为Relay,无线密码设置为87654321,加密方式是无。

无线路由器中继桥接怎么设置

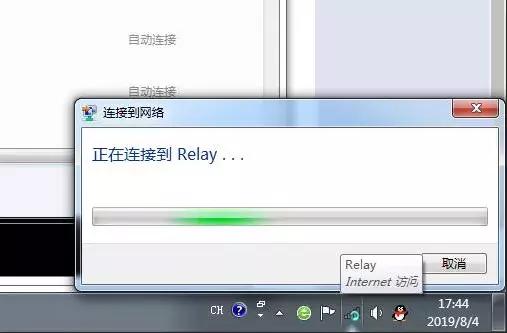

4、测试笔记本是否可以正常连接到Relay无线路由器。

无线路由器中继桥接怎么设置

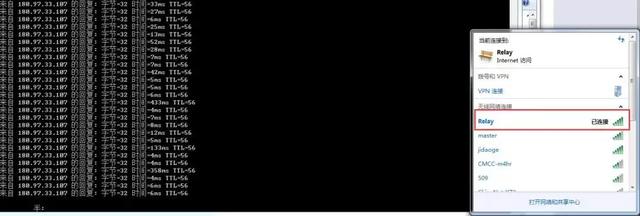

5、无线笔记本连接到Relay时,可以正常上网。

无线路由器中继桥接怎么设置

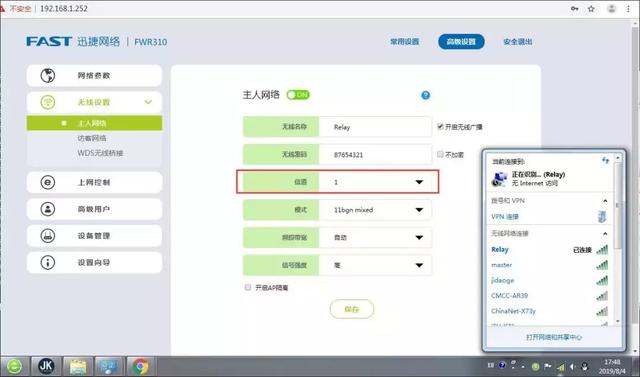

注意:如果将relay路由器的信道更换成为1,不和主路由器一样会是什么样呢?

无线路由器中继桥接怎么设置

信道不一样,是无法连接网络的。
