光纤接入是指基站与光交箱然后光交箱到用户家的传输源,光纤接入分为有源光接入和无源光接入。光纤接入主要是用光信号传输也是一种光波传输技术,目前光纤技术已经普及到大中小城市,以及县份农村等,其发展相当迅速,根据深入的程度达到用户侧的位置不同,光纤接入的应用方式(建设模式)包括以下几种,这些模式统称为FTTx,主要包含:
1、FTTN:Fiber To The Node(光纤到节点),2、FTTZ :Fiber To The Zone(光纤到小区),3、FTTCab:Fiber To The Cabinet(光纤到交接箱),4、FTTC :Fiber To The Curb(光纤到路边),5、FTTB: Fiber To The Building(光纤到楼),6、FTTP: Fiber To The Premise(光纤到用户驻地),7、FTTH: Fiber To The Home(光纤到户),8、FTTO: Fiber To The Office(光纤到办公室)。
其中最主要的应用方式有FTTH、FTTB/C、FTTCab,FTTH、FTTO、FTTP 以全程光纤的方式实现最终用户的接入,是最为理想的宽带光纤接入方式,当然现目前最常见的就是FTTH和FTTB的光纤接入方式。
FTTH根据用户不同业务需求及家庭布线情况,家庭网络可采用不同的家庭组网方式,即可采用有线+无线AP的接入方式,可方便灵活地接入语音、宽带数据、IPTV、WLAN的业务。

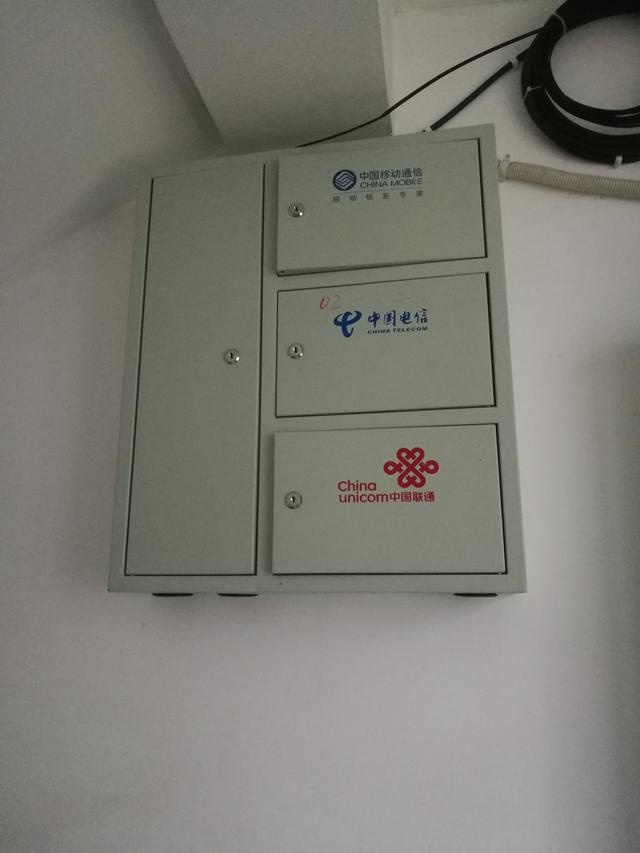

FTTH图例(光纤到小区楼道)

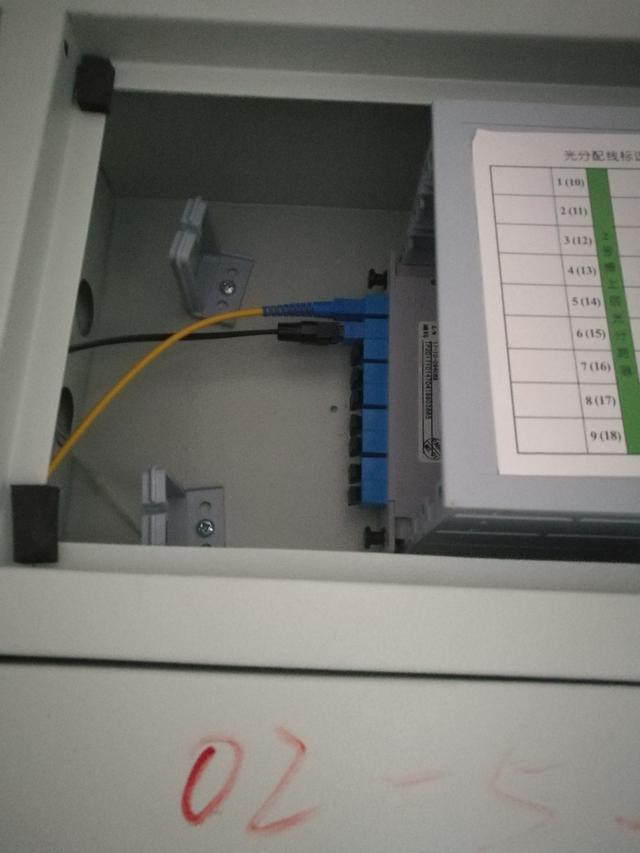

FTTH图例(楼道分光器到用户)

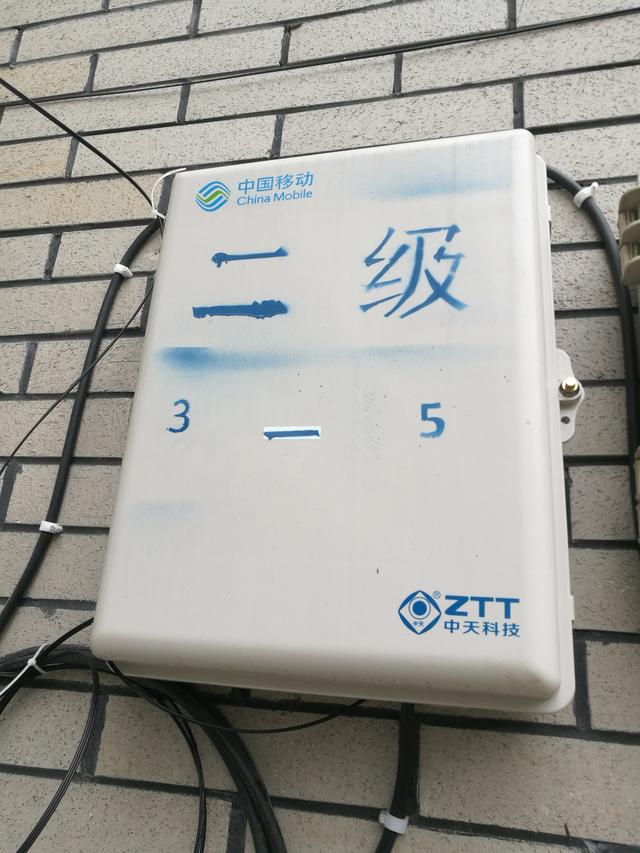

FTTH图例(光纤到楼道外侧)

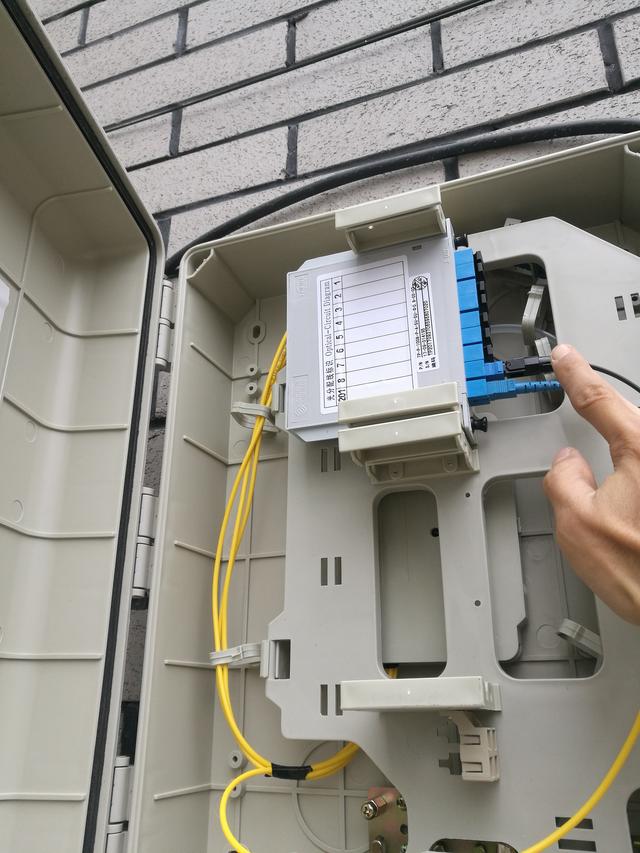

FTTH图例(光纤到楼道外侧分光器到用户)
下面来说一说FTTH光纤到用户家后怎样实现上网,首先装维人员要从光纤分光器布线到用户家中(根据环境不同携带室内或室外皮线光缆),把光纤线使用装维设备与FTTH分光器接通后,然后准备ONT(光猫)、IPTV(机顶盒)、路由器,具体怎样接入请看如下图。

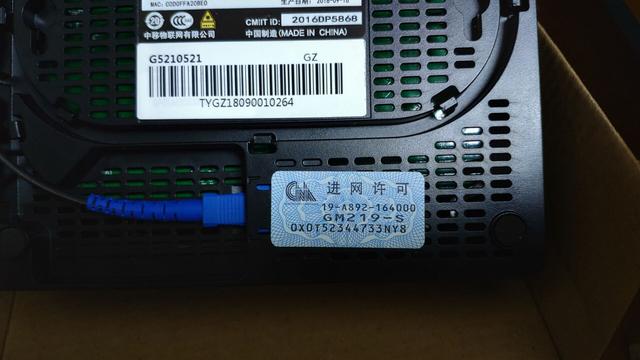

光纤皮线(光纤尾纤)接入ONT(光猫)图
ONT(光猫)连接机顶盒与路由器图
注:根据条件情况不同,ONT(光猫)连接IPTV(机顶盒)也可以用百兆口1、2、3,也可以连接路由器的LAN口1、2,ONT(光猫)必须是千兆口连接路由器WAN口,以实现传输能达到最大效率。
FTTB是一种利用光线加五类网线方式实现接入的方案,实现千兆光纤到小区中心交换机,中心交换机和楼道交换机以百兆光线或五类网线相连,楼道内布线,投资规模小。

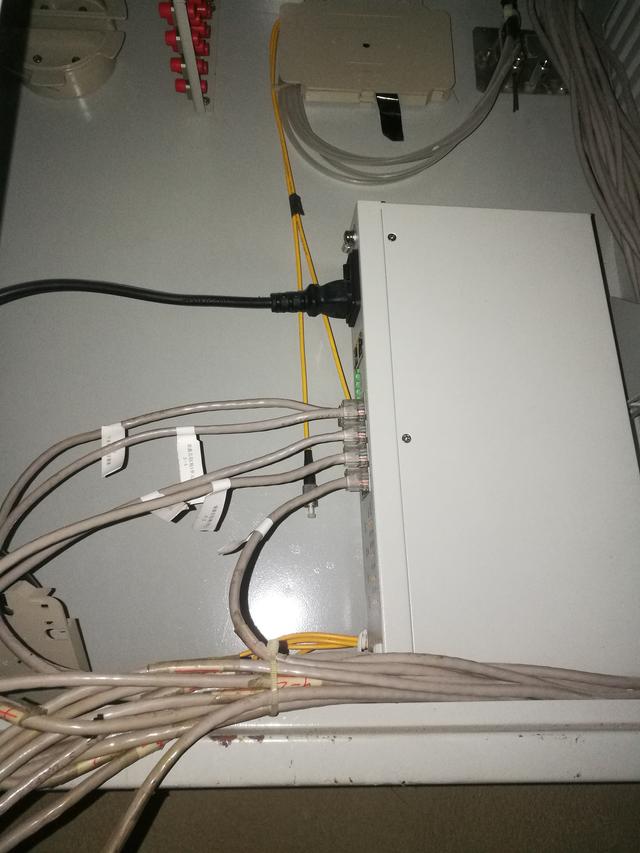

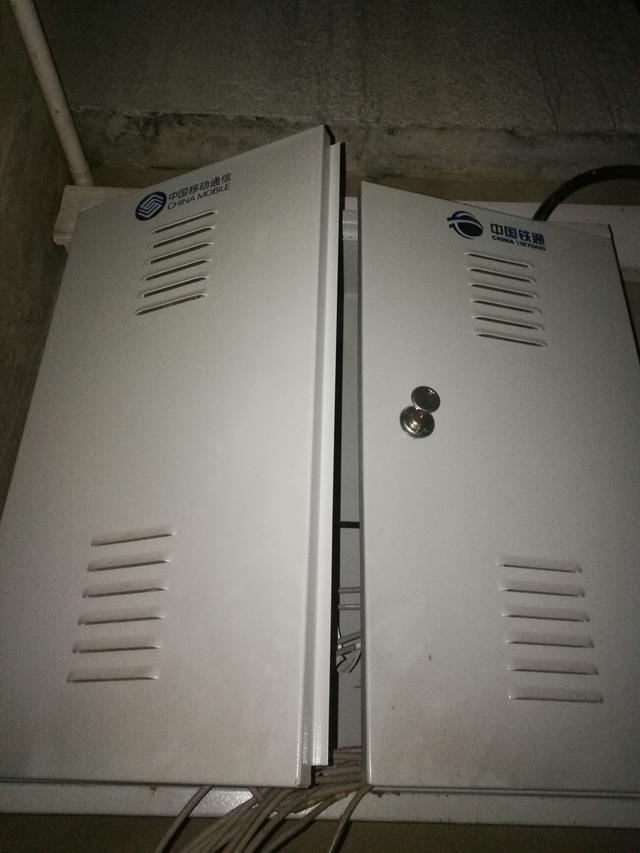

FTTB图例
FTTB图例
FTTB上网方式就比较简单,只需要准备路由器以及机顶盒就行,具体接入就是五类网络线连接路由器,然后登录器进行设置,PPPoE模式,输入账号和密码点击保存(如上一篇文章写到),刷新点击运行状态-"WAN口状态”,如果显示WAN口已连接,并且显示有IP地址,就能实现上网。
