两台双频无线路由器如何桥接?WDS无线桥接案例分析

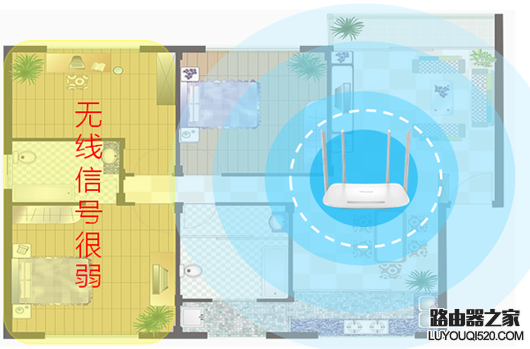

两台双频无线路由器如何桥接?今天就用实际案例为大家讲解,以下操作均为tp-link路由器的操作方法,其他路由器设置步骤类似。小明家的户型是三室两厅,房间比较大,隔墙较多,使用一台TL-WDR5600双频无线路由器。但其中有一个卧室和卫生间的信号比较差,手机网速慢,看视频不流畅。如下图:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

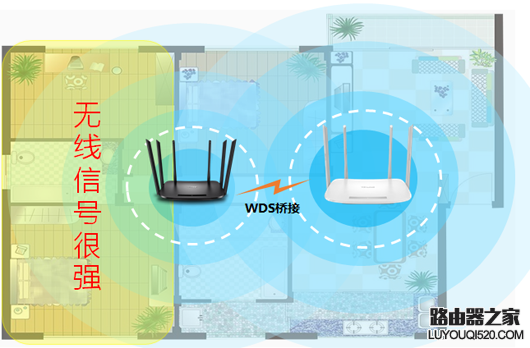

听说两台无线路由器可以桥接,不用拉线就可以放大无线信号,小明计划新买一台双频路由器来桥接放大信号。TP-LINK的工作人员告知小明,只需使用新购买的双频路由器开启WDS功能桥接TL-WDR5600,按照指导桥接成功后,就可以实现家里原有的2.4G和5G信号均增强,并且移动过程中可以实现漫游切换效果。理想的效果如下图:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

TP-LINK给小明的建议:

如果新买的双频路由器接口为千兆或是速率更高的802.11AC的产品(如TL-WDR7500/8500),由于功能丰富、性能更好,更适合作为主路由器。可以把新买的路由器连接宽带作为主路由器,把原来的TL-WDR5600复位后当作副路由器,开启WDS桥接主路由器即可。

小明根据需要,在网上购买了一台TL-WDR7400当做副路由器使用,购买到设备后,小明按照以下方法设置。

配置方法:

WDS桥接设置之前,务必了解以下事项:

a. 两个路由器之间不需要连接网线

b. 只需要在副路由器上设置WDS桥接

1、进入副路由器的管理界面

把操作电脑连接到副路由器的LAN口,如果使用笔记本或Pad来设置,请连接TP-LINK_XXXX(背部标贴上写着信号名)这个默认信号就行。打开网页浏览器,清空地址栏并输入tplogin.cn(或192.168.1.1),登录管理界面。

注意:部分路由器首次设置时需要设置6~15位的管理密码。

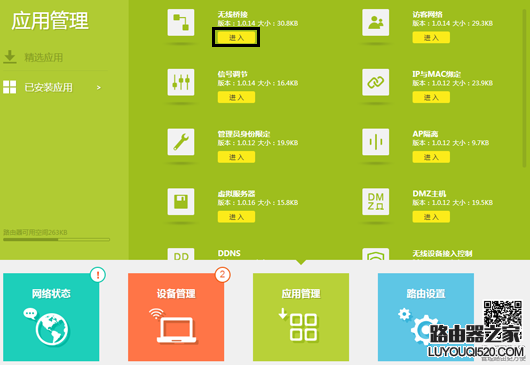

2、启用桥接应用

进入管理界面后,点击 应用管理,找到 无线桥接,点击 进入,如下图:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

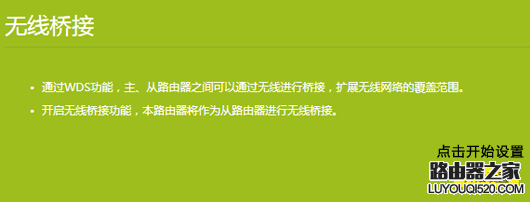

3、开始设置向导

进入无线桥接设置向导后,点击 开始设置,如下:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

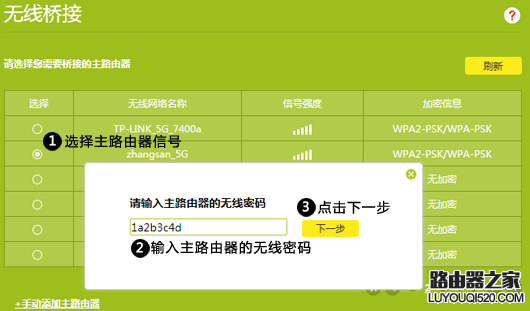

4、扫描并选择主路由器信号

副路由器自动扫描周边信号,由于主、副路由器都支持5G频段,5G的干扰较小,此处选择桥接5G频段的信号。选择主路由器5G信号,并输入对应的无线密码,点击 下一步:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

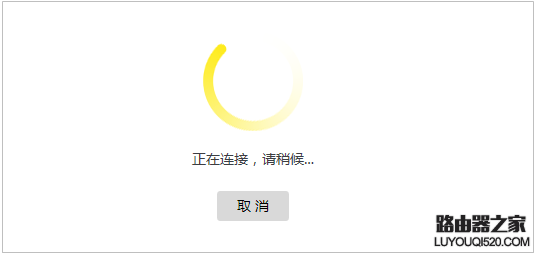

注意:如果扫描不到信号,请确认主路由器开启无线广播,且尝试减小主副路由器的距离。

两台双频无线路由器如何桥接?WDS无线桥接案例分析

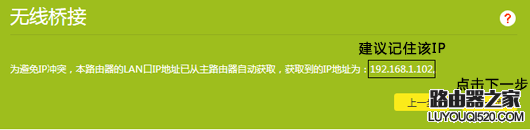

5、记录副路由器的管理IP地址

主路由器会给副路由器分配IP地址,后续需要使用该IP地址管理副路由器,建议记下该IP地址,点击 下一步。

两台双频无线路由器如何桥接?WDS无线桥接案例分析

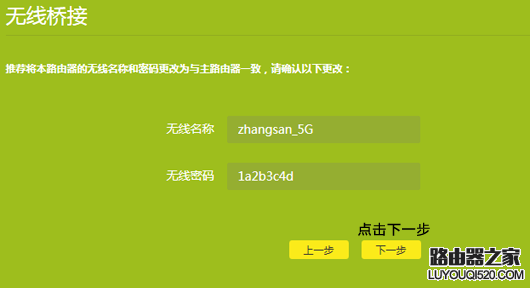

6、设置副路由器的无线密码

建议此处保持默认,直接点击 下一步,如下:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

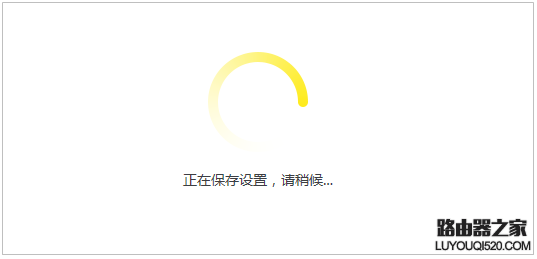

注意:此处可以设置副路由器的无线参数,但是如果要实现无线漫游,则必须保持不变。

两台双频无线路由器如何桥接?WDS无线桥接案例分析

7、确认桥接成功

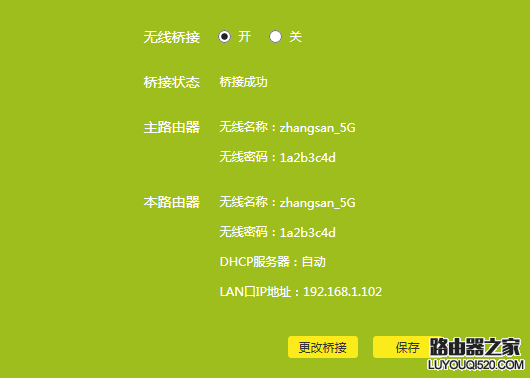

再次进入 应用管理 > 无线桥接 中,可以看到桥接状态为 桥接成功(如果使用无线终端操作,由于副路由器的默认信号消失,此时需要连接放大后的信号),如下:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

8、桥接成功后

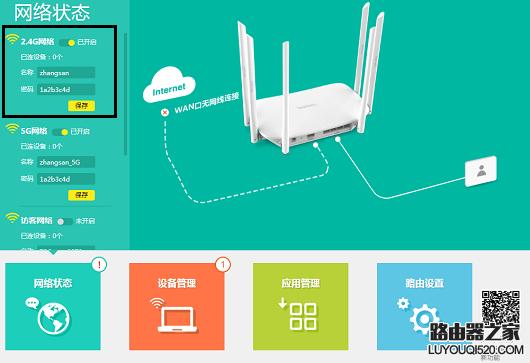

双频路由器作为副路由器桥接主路由器,在无线桥接过程中我们只配置了一个频段的无线信号名称和密码,还需要配置另外一个频段。比如使用5G频段桥接,就需要单独设置2.4G的无线信号,反之一样。点击网络状态修改相关设置,如果主路由器也是双频路由器,请将信号名称和密码设置与主路由器一致,以实现漫游:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

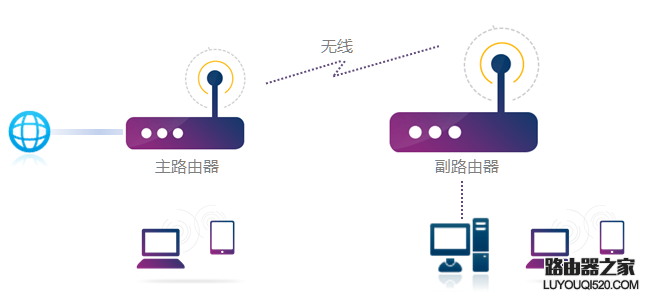

至此无线桥接(WDS)设置完成,最终的网络效果图如下:

两台双频无线路由器如何桥接?WDS无线桥接案例分析

主、副路由器支持的2.4G、5G信号都可以连接使用,而且只要同一频段的信号名称和密码一致,则可以自动漫游。小明的有线电脑、网络电视等使用网线连接主、副路由器的任意一个LAN口即可上网。

疑问解答:

设置后,小明可能遇到以下问题:

桥接设置完成后怎么登录副路由器管理界面?

副路由器支持三种登录方式:

①使用IP地址:请使用修改后的LAN口IP地址登录,具体请参考本文第二步;

②使用tplogin.cn:终端设备使用网线连接副路由器的LAN口或无线连接副路由器的信号,在浏览器输入tplogin.cn登录。

③手机APP管理:在副路由器上登录TP-LINK ID,手机安装APP并使用TP-LINK ID登录,在APP界面中的路由器列表中选择副路由器进行管理。

无线桥接后连接副路由器WAN口使用不了?

无线桥接后,副路由器的WAN口不能使用,上网电脑连接到副路由器LAN口即可。
