腾达无线路由器硬件安装教程图解

一.电话线接入

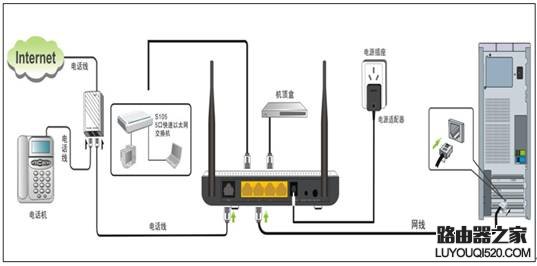

将运营商提供的电话线接入MODEM(猫)的DSL口,电脑和路由器的LAN口相连,当使用电话线接入的宽带时,请按下图所示连接您的网络设备。
适用于腾达(W150D、W300D、W548D)的ADSL产品。
如图所示:
Tenda W150D 硬件安装指南.doc
二.网线接入

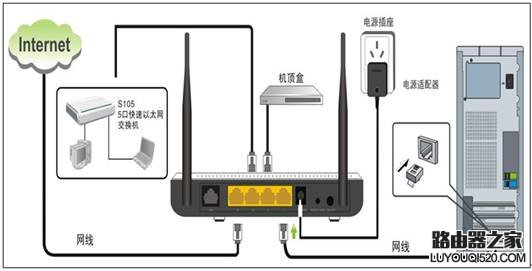

将运营商提供的网线接入到路由器的WAN口,电脑连接到路由器LAN口.
如图所示:
Tenda W150D 硬件安装指南.doc
三.确认路由器各指示灯是否正常.
Power:常亮—设备供电正常,熄灭—电源供电异常。
SYS:闪烁—系统工作正常。
WLAN:闪烁—正在进行数据传输,熄灭—无线网络未连接上。
DSL:慢闪—ADSL链路未建立,快闪—ADSL链路正在建立,常亮—ADSL链路已建立。
Internet:熄灭—路由器未与外网建立连接,闪烁—路由器与外网建立连接成功。
1/ITV、2、3、4/WAN:熄灭—连接未建立,闪烁—正在进行数据传输,常亮—路由器与电脑已经建立连接。
