腾达W1500A-如何实现无线信号放大?

将电脑上的本地连接IP地址设置为“192.168.2.55

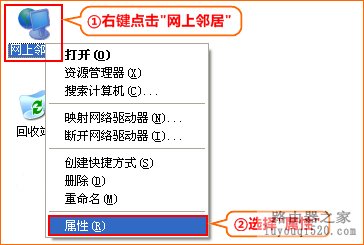

1.右键点击桌面上的“网上邻居”,选择“属性”:

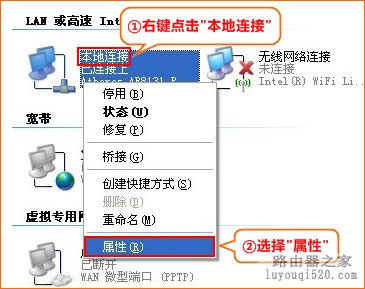

2.右键点击“本地连接”,选择“属性:

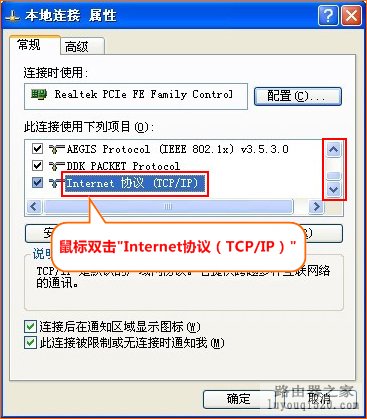

3.双击“Internet 协议(TCP/IP:

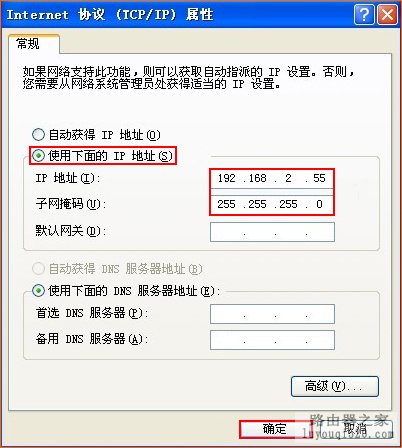

4.选择“使用下面的IP地址”设置IP地址为:192.168.2.55,子网掩码为:255.255.255.0,确定即可

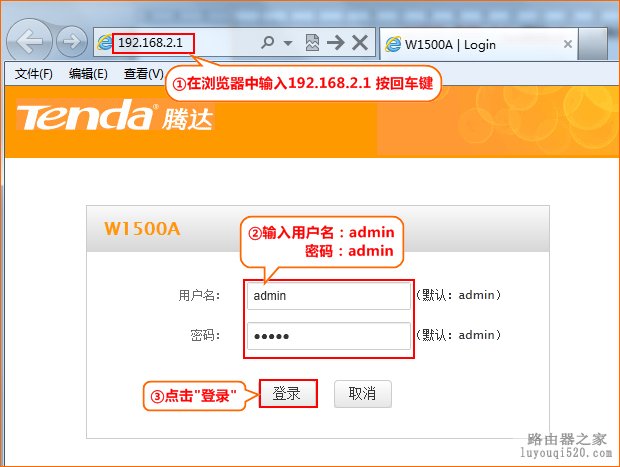

1.在浏览器中输入:192.168.2.1 按回车键,在跳转的页面中输入用户名 admin  密码 admin 确定

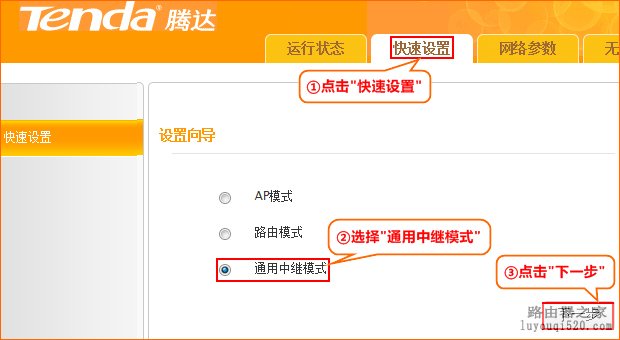

2.点击“快速设置”选择“通用中继模式”点击“下一步

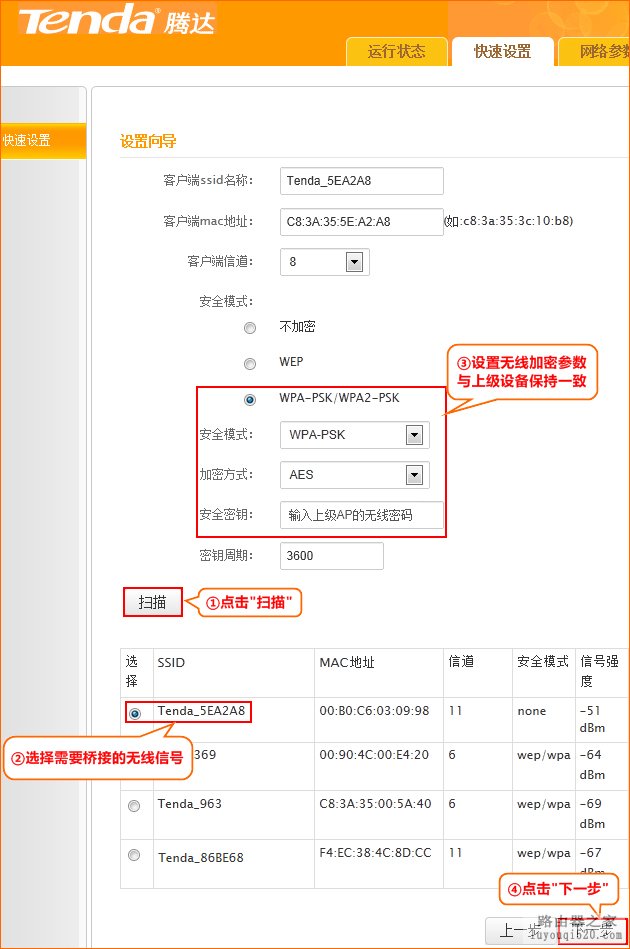

3.点击“扫描-选择“需要桥接的无线信号-设置相关加密参数,点击“下一步

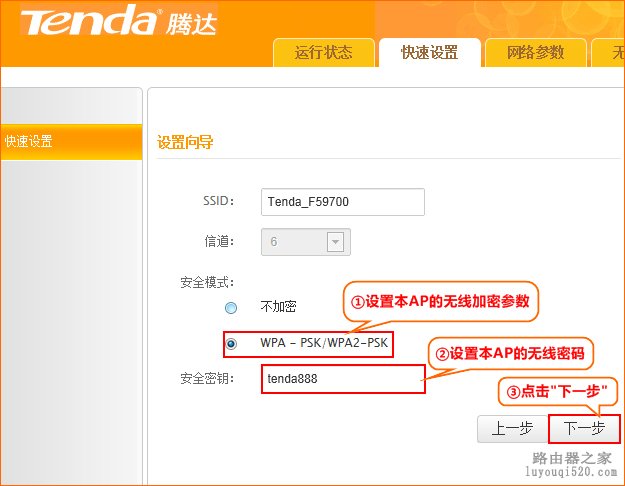

4.设置W1500A的安全模式,无线密码,点击“下一步

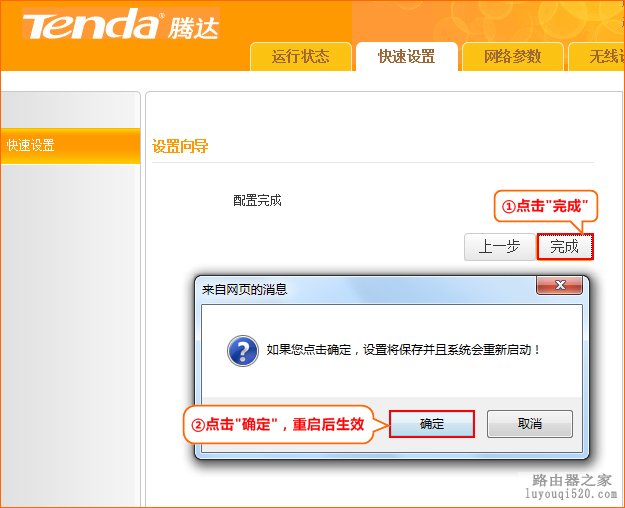

5.点击“完成-确定”重启后配置生效。

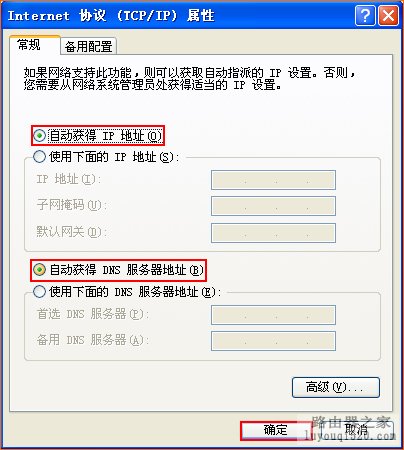

注意:配置完成后,需要将电脑的ip地址改为自动获取
