一、首先要理解明白各种线路，然后进行接线。

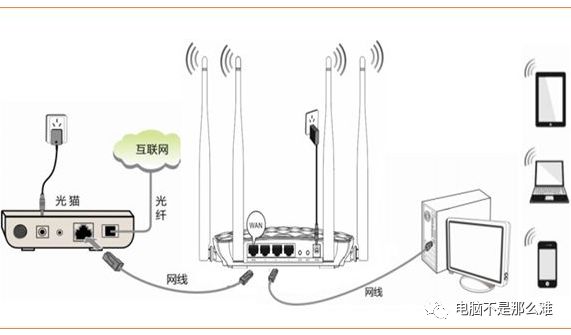

下面图一由左往右分别是（光猫，路由器，电脑，手机）
1、光猫：光猫有三条线，
① 电源线：这个不用解释了吧
② 光纤：这个就是外面连接到家里的那条线，有的朋友可能还是以前那种电话线。总之工作人员会帮你弄好这个的。
③ 网线：设备间用来交互传输数据的线。
2、路由器：当只有一台电脑，又不需要wifi的时候，可以不用路由器，直接从光猫的网线口连接到电脑，然后在电脑上输入账号密码来拨号上网。
① 电源线： 。。。

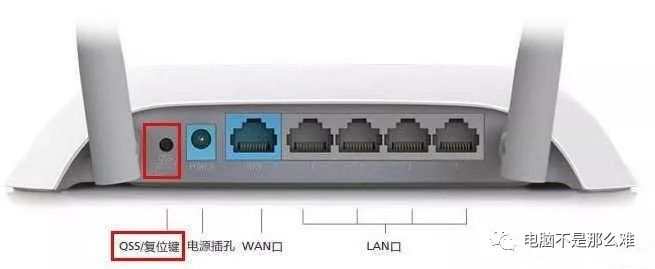

② 网线：这里的网线可能是若干条，为什么，看一下图二的WAN口和LAN口。从光猫过来的那条网线必须连接WAN口，因为这是一条总线，相当于一个总开关。然后LAN口总共有4个，相当于你可以通过网线连接4台电脑，结合图一理解一下。
③ 复位键：通俗解释就是恢复出厂设置。
④ 无线网络：看不看到路由器有4条天线，这个就是无线wifi，如果想使用wifi，就必须进入路由器设置一些东西，等下下面会有图解。
3、电脑、手机
① 延长器：如果你网线太短连不到电脑，可以用延长器再接一条网线。
② 分线器：如果你只有一条网线，但又想在不同地方上网，可以用分线器，不过注意的是，不能同时上网。什么意思？就是你在房里上网的时候，在大厅的上不了。
③ 交换机：如果你电脑很多，LAN口不够用，可以加一个交换机，插线原理和路由器一样，一般都有一个主线口。这个可以同时上网。
总结：
一般连接好线路后，对应的接口指示灯会亮起或闪烁。
如果不亮
①检查网线水晶头是否松动，或者换一条网线。
②将网线插入路由器其他接口。
③换一台路由器，或者换一台电脑试试。
二、设置自动获取ip地址和自动获取dns服务器地址。

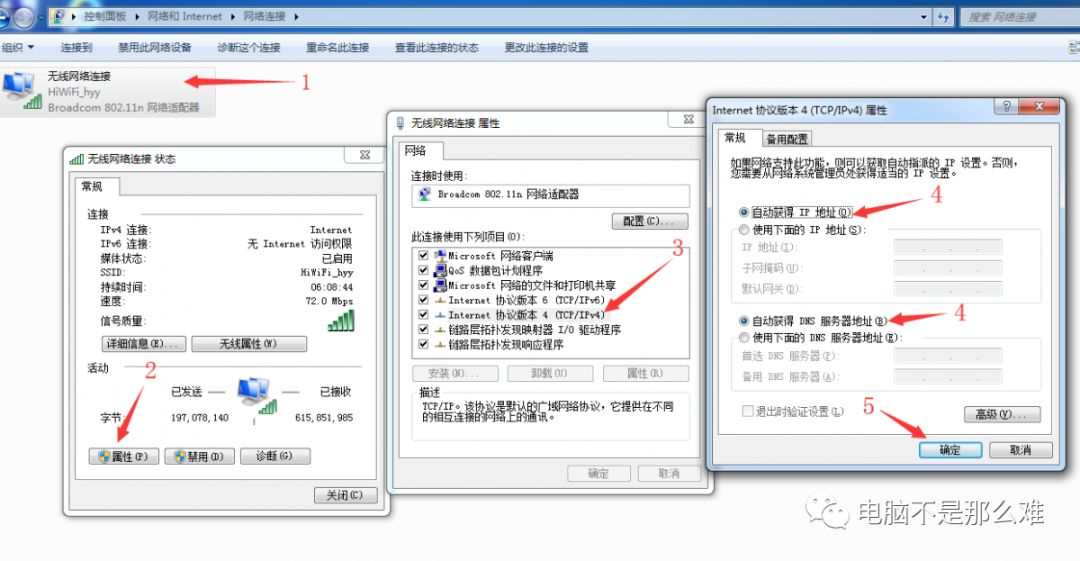

控制面板→网络和Internet→查看网络状态和任务→更改适配器设置→打开“无线网络连接”或“本地网络连接”（实际看你需要选择）→按下图操作。
三、设置路由器

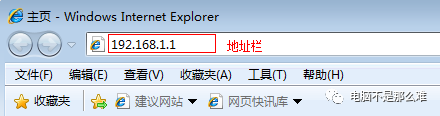

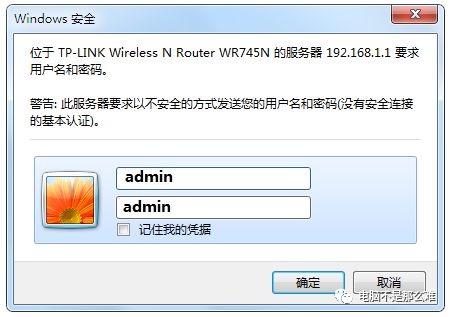

1、打开浏览器，输入192.168.1.1登陆到路由器（一般默认账号admin 一般默认密码admin）
注意：
①如果光猫和路由器的地址都是这个192.168.1.1，那么登陆的时候可能会出错，这里就不详细解释了，所以建议先输入192.168.1.1，不行的话再看一看路由器的背面标贴的管理页面。

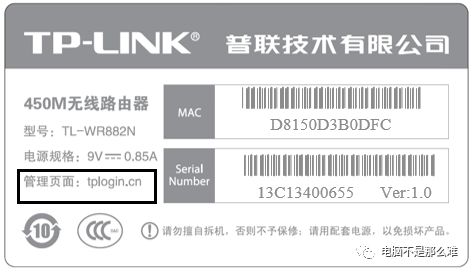

（如TP-Link路由器的也可以用它们自己的管理页面tplogin.cn来登陆，默认账号密码也是，不一定是admin，不同牌子的路由器也会不同，一般路由器背面或者说明书都有的）
如果登陆不了路由器
①检查线路是否连接正确
②Ip是否为自动获取
③登陆路由器的地址是否正确。（地址是由英文的字母数字来填写。）
④登陆路由器的账户密码是否正确。
⑤更换浏览器
⑥更换电脑或手机，如果路由器是有wifi，也可以用手机输入地址进行设置。
⑦将路由器恢复出厂设置

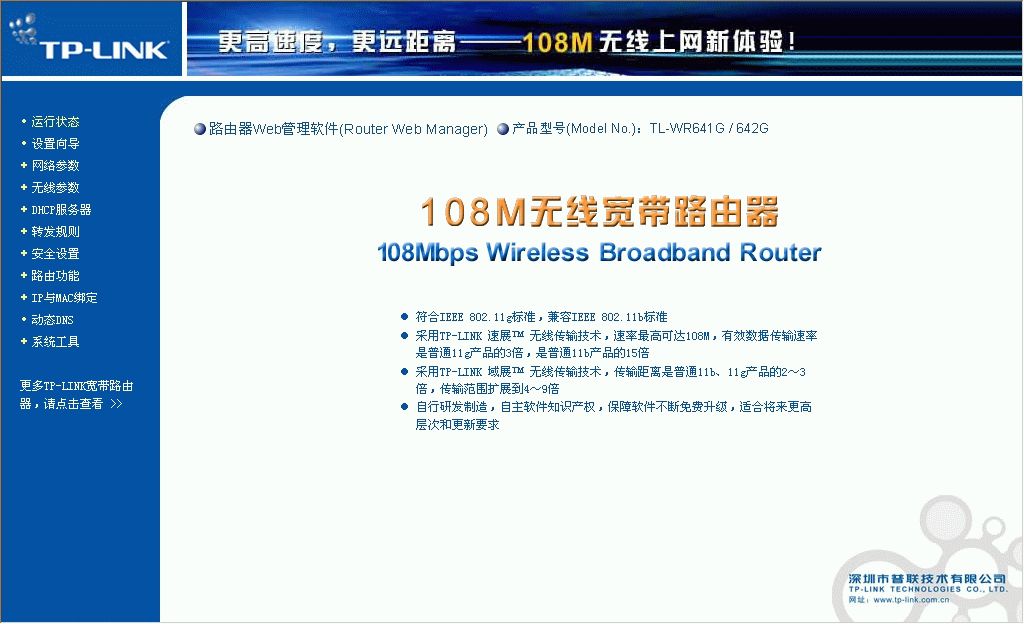

2、登陆后如下图所示（这里以TP-Link为例供大家参考，若设备步骤有不同，请看后面总结。图片均上网采集，如有侵权，请联系删除。）
点击“设置向导”

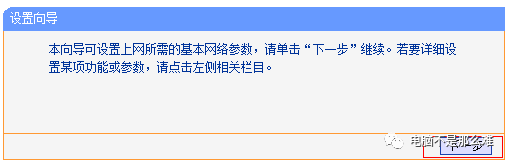

点击“下一步”

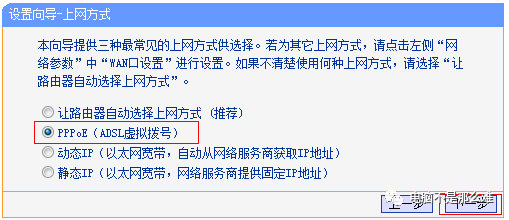

有账号，密码的选择“PPPoE（ADSL虚拟拨号）”，没有的请自行去查找设置教程。
PPPoE（一般是家庭网络用来账号，密码拨号上网的）
动态IP，静态IP（一般是企业，校园内部网络）

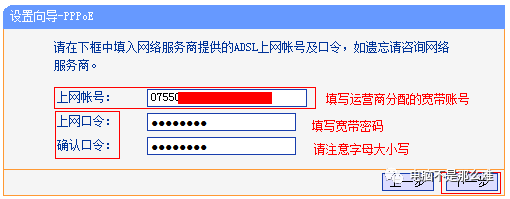

输入上网宽带账号和密码（不是路由器那个，是工作人员给你的那个，用来交网费那个。）

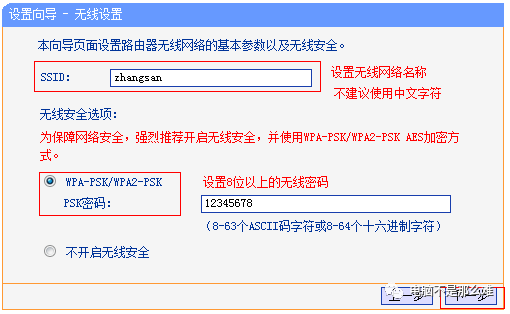

设置无线wifi
①SSID即wifi名字，不建议用中文。
②加密方式选WPA-PSK/WPA2-PSK 。
③PSK密码即wifi密码。

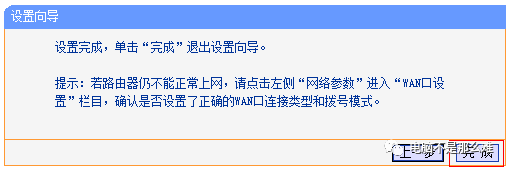

点击“完成”（部分路由器设置完成后需要重启，点击重启即可。）
至此，路由器已经设置完成，除非重置路由器或者修改wifi密码，一般都不需要再设置了，打开浏览器测试一下可不可以正常上网。
如果无法上网：
①宽带账号密码错误（请区分大小写）
②线路错误，插错线（检查路由器指示灯，接口是否弄错，水晶头是否松动）
③路由器，光猫等硬件故障（重置，升级路由器，换路由器，换电脑）
(总之任何对路由器设置什么的都不要操作，直接重置，省得折腾，话说我从没试过升级路由器，想要教程的自己上网找吧。）
④宽带服务商的服务器有问题（打电话报故障吧。例如宽带服务商服务器的端口老化。）
总结：就算路由器牌子不同，一般只要知道设置好下面那些，就可以正常上网了，至于路由器的工作模式，信号频段等默认就可以了。
①登陆路由器
②选择“PPPoE（ADSL虚拟拨号）”
③输入上网宽带账号和密码
④设置无线wifi
⑤重启路由器
