针对光纤入户如何布线以及如何接线,我结合自己的工作经验做个简单分享。

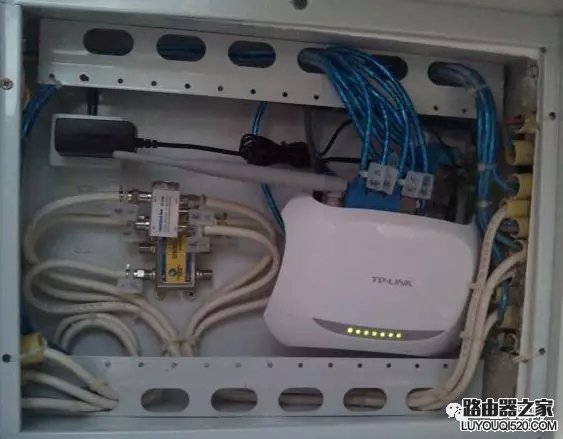

1、弱电箱选择

弱电箱作为家庭的网络集中点,光猫和路由器等重要设备都是放在弱电箱内,弱电箱在选择的时候建议选择尺寸大一些,方便后续智能化弱电系统的扩充。

宽带入户线怎么接【图解】

2、猫和路由器怎么连接

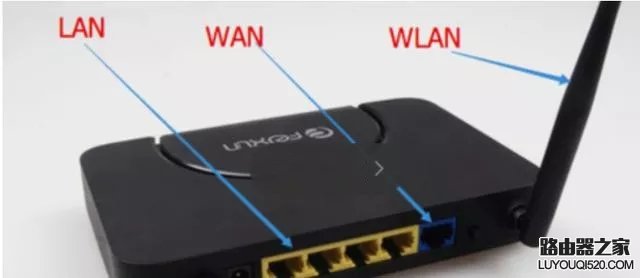

首先了解一下lan口和wan口

1、LAN 局域网(Local Area Network)接口,通俗讲就是路由和用户之间网线口;

2、WAN 广域网(Wide Area Network),通俗讲就是和猫外部网连接的网线口;

3、WLAN无线局域网(Wireless LAN),数据通过电磁波传输;

通俗点说,WAN口是对外的接口,和运营商、上级网络打交道。

LAN和WLAN是对内的接口,内部的电脑、手机、PAD,都是接入到LAN或者WLAN。

宽带入户线怎么接【图解】

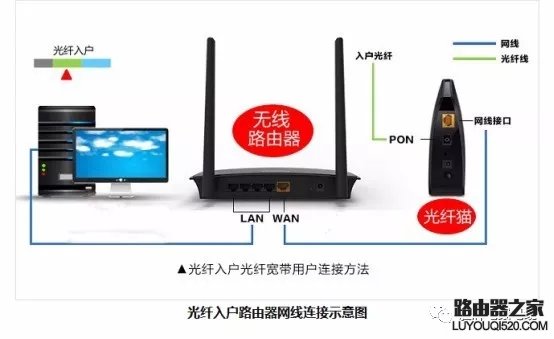

路由器的WAN接口,用网线连接到宽带猫的网口;电脑用网线连接到路由器中任意一个LAN接口就可以了。

宽带入户线怎么接【图解】

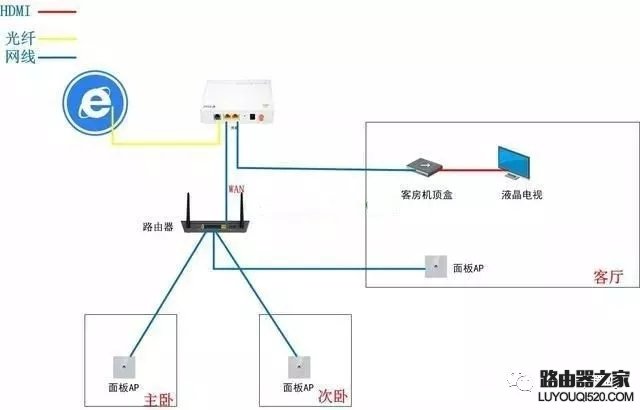

3、拓扑图规划

①卧室线路连接

主卧线路连接:光纤入户→光猫→路由器→主卧面板AP;

次卧线路连接:光纤入户→光猫→路由器→次卧面板AP;

宽带入户线怎么接【图解】

②客厅线路连接

IPTV:光纤入户→光猫→客房机顶盒→液晶电视;

网络:光纤入户→光猫→路由器→客厅面板AP;

3、部署实施

光猫是运营商提供的,你需要采购无线路由器和面AP,由于现在家中的带宽都是百兆以上,建议路由器wan和lan口选择千兆,路由器和光猫都是放在家中弱电箱内,面板AP,分别放置客厅,主卧和次卧。

4、优势

此方案最大的优势就是,在主卧次卧以及客厅内WiFi都能实现无缝漫游,且WiFi的信号非常稳定,加上采用面板AP,在房间内看不到任何网线和电源线,外观非常美观!

综上所述,光纤入户后,需要做好IPTV和有线和无线的规划,无线采用面板AP的方式,信号更加稳定。
