智能护理呼叫对讲系统的布线安装和编程方法

现在的医院和养老院都会安装智能呼叫对讲系统,今天我们就讲讲智通呼叫对讲系统的布线安装和编程方法,如果有感兴趣的或正有此项目的可做参考交流,如有不对的地方,望加指正。

首先说说布线。

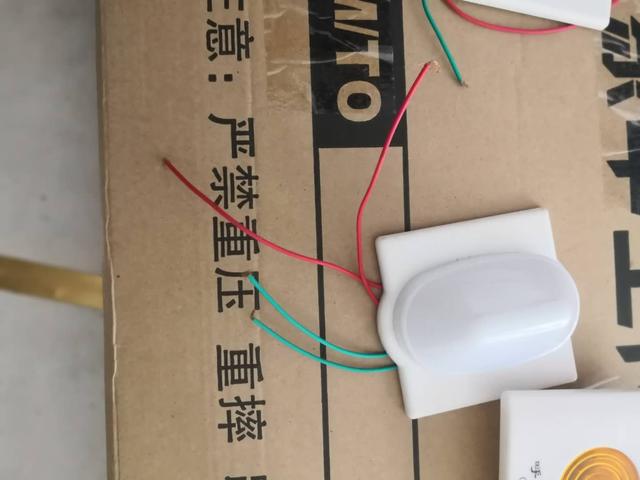

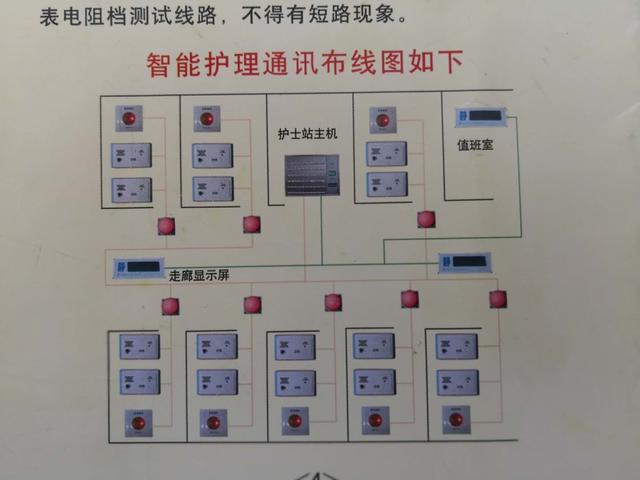

一、布线方法:从主机到所有分机全部采用二芯线边接,且无正负之分,但不要太细,不能低于0.5平方毫米。首先从护士站主机的房间拉出一根二芯主线通过走廊要经过所有房间,房间内的卫生间内的紧急按钮和床头呼叫分机均有两根线引出与门口的报警灯的两根进线连接,报警灯的两根出线与主线连接(记住所有接头最好是焊接),把其它所有房间均同样连接。布好线后,拿万表测量主线不得短路。

智能护理呼叫对讲系统的布线安装和编程方法

智能护理呼叫对讲系统的布线安装和编程方法

智能护理呼叫对讲系统的布线安装和编程方法

智能护理呼叫对讲系统的布线安装和编程方法

二、连接系统:

智能护理呼叫对讲系统的布线安装和编程方法

智能护理呼叫对讲系统的布线安装和编程方法

智能护理呼叫对讲系统的布线安装和编程方法

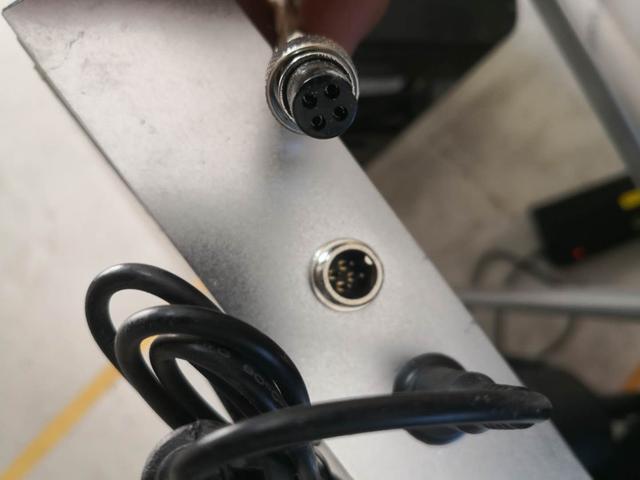

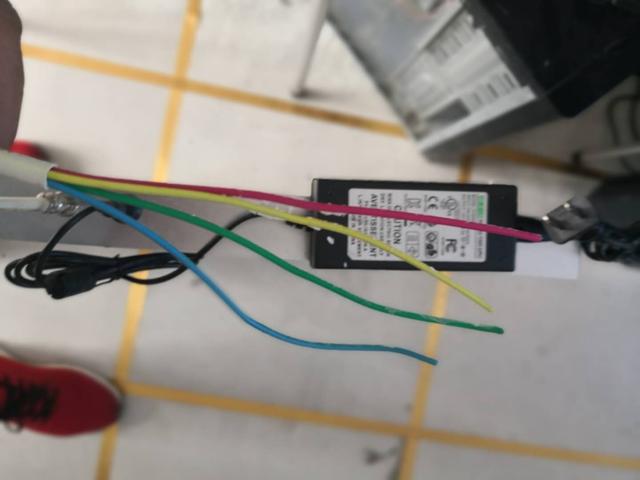

1、 将接好的分机总线(主线)接到航空插头蓝色和绿色的线上,

2、显示屏接到红色和黄色线上,

3、把航空插头插到主机上,拧紧。

4、将电话机插入主机后板的最话插口上,

5、将主机电源接到220电源插座上,开机。

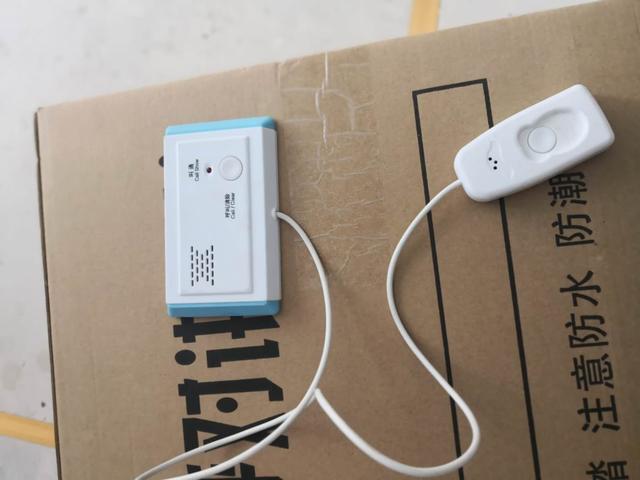

二、 分机安装有两种,一种供氧带安装和一种墙壁安装。

三、智通护理通迅主机的编程方法:

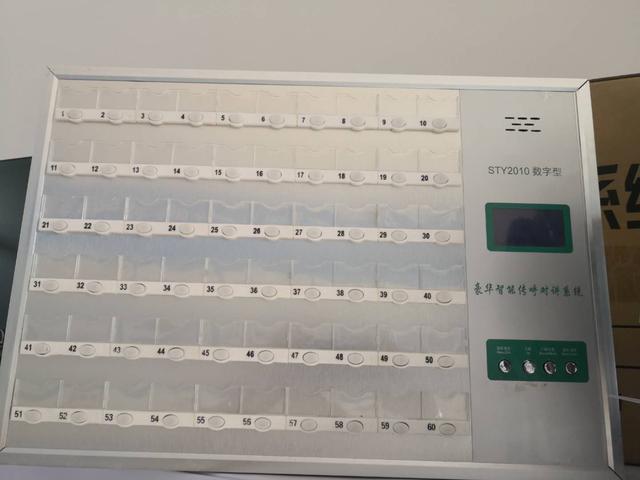

1、 打开主机,拿起电话听筒,输入66进入编程:输入第一个病房的房间对应号例如:01,然后到第一个病房内按一下床头呼叫分机,此时主机显示屏会自动跳动到02数字,现在到第二个病房内按床头分机,依此类推把所有房间的床头分机按完结束。这个时候的床头分机已经编程完毕。

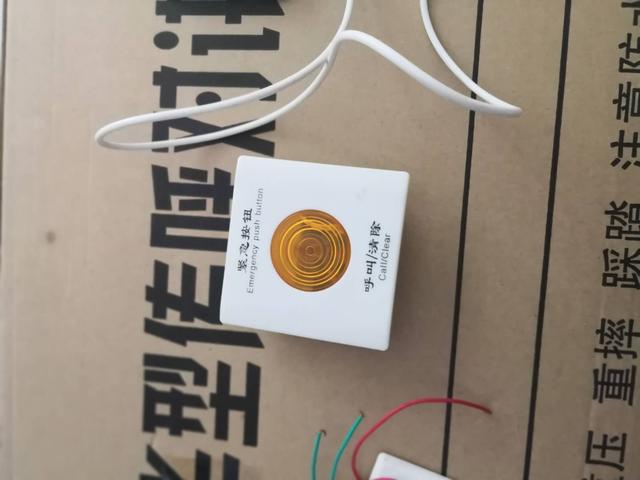

2、 设置卫生间的紧急呼叫按钮,同上,拿起听筒,输入66进入编程:输入第一个病房的房间对应号01,然后到第一个病房内按一下卫生间的紧急呼叫按钮,此时主机显示屏会自动跳动到02数字,现在到第二个病房内按卫生间的紧急呼叫按钮,依此类推把所有房间的卫生间的紧急呼叫按钮按完结束。这个时候的卫生间的紧急呼叫按钮经编程完毕。

3、 此时如果到任何一个房间内按呼叫按钮,则护士主机相对应的指示灯会闪亮,并有语音提示,相应病房门口的报警指示灯会闪亮。则全部安装完毕。

以上只是我自己的经验所得,有不对的地方望大家指正并互相交流。
