Lenovo(Ideapad)联想笔记本如何拆卸及安装电池

目前销售的Lenovo笔记本电脑中,按电池的存在形式一般分为两种,即外置电池机型和内置电池机型。外置电池即表示可以通过快捷开关快速拆卸电池的笔记本机型;内置电池表示笔记本电池内置于电脑外壳下,不便于快速拆卸电池。

内置电池机型:

您可能发现在电脑背面无法找到电池拆卸的按钮,此类机型一般为内置电池笔记本电脑,不便于快速拆卸电池。

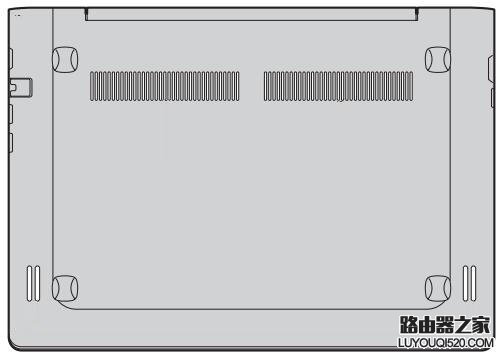

例如,下图为Lenovo S41-70笔记本电脑背面示意图:

Lenovo(Ideapad)联想笔记本如何拆卸及安装电池

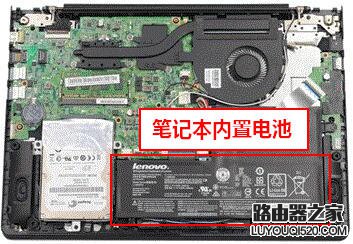

该机型采用了内置电池方式,拆卸电池时需要借助螺丝刀等拆卸工具打开电脑底盖,因拆卸步骤过于繁琐,非联想专业维修人员不建议拆卸,如需拆卸,请联系联想服务站工程师协助操作,下图为打开底盖后电池位置示意图:

Lenovo(Ideapad)联想笔记本如何拆卸及安装电池

外置电池机型:

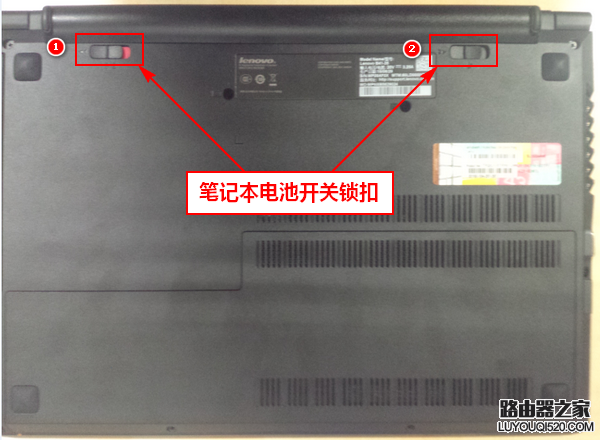

目前采用外置电池设计的机型多见于联想扬天、昭阳等商用笔记本及部分非超薄设计的电脑上,如下图为扬天B41-35笔记本背面电池锁扣示意图:

Lenovo(Ideapad)联想笔记本如何拆卸及安装电池

外置电池拆装方法:

1、辨识手动锁扣与弹簧式锁扣

目前销售的Lenovo笔记本电脑若为外置电池,一般都有两个电池锁扣(电池左右侧各有一个),经仔细观察可发现两个锁扣周围分别会用"1"和”2"标记。

一般情况下,标识为"1"的锁扣会有"开锁"、"闭锁"两种状态标识,为手动电池锁扣(无弹性);标识为"2"的锁扣仅有"开锁"状态标识,为弹簧式电池锁扣(有弹性),如下图所示:

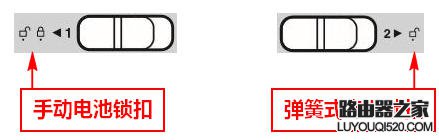

图示一:

Lenovo(Ideapad)联想笔记本如何拆卸及安装电池

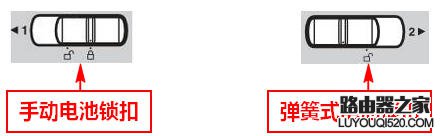

图示二:

Lenovo(Ideapad)联想笔记本如何拆卸及安装电池

2、电池拆卸步骤:

(1)拆卸电池时,先将手动电池锁扣拨打到"开锁"标识的一侧;

(2)然后将弹簧式锁扣拨向"开锁"标识的一侧,且不要松开;

(3)此时轻轻用力将电池向外侧推出即可取下电池。

3、电池安装步骤:

(1)安装电池时,将电池对准电池卡槽接口位置轻轻推入;

(2)检查确认电脑机身与电池紧密卡在一起后,将手动电池锁扣拨打到"闭锁"标识的一侧即完成电池的安装。
